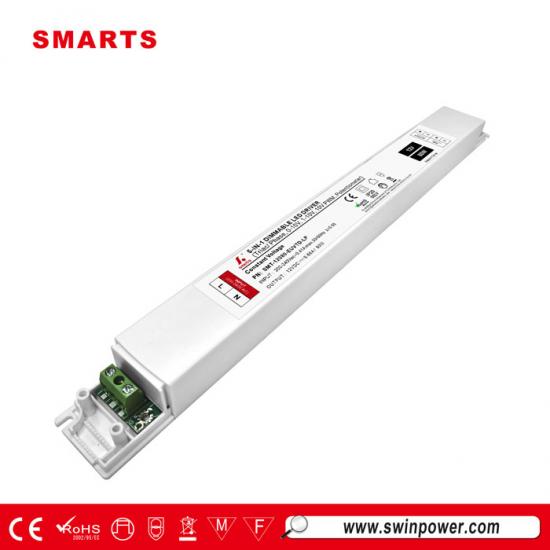

Fuente de alimentación LED de voltaje constante, 5 en 1, regulable, con carcasa de plástico y salida PWM, 80 W, 12 V y 24 V.
Salida PWMControlador LED regulable de voltaje constante de 80 WCon requisitos de carga ultrabaja, funciona perfectamente con una carga del 10 % al 100 %. Su rendimiento de atenuación es tan bueno como el del controlador LED Meanwell de 80 W. Es la mejor opción para soluciones de iluminación comercial y doméstica.
Especificación
Número de modelo | SMT-12080-EUVTD-LP | SMT-24080-EUVTD-LP | |
Producción | Potencia nominal | 80 W | |
Voltaje nominal | 12 V CC | 24 V CC | |
Corriente nominal | 6.66A | 3.33A | |
Tolerancia de voltaje | ±0,5 V | ||
Regulación de voltaje | ±0,5% | ||
Regulación de carga | ±1% | ||
Aporte | Rango de voltaje | 200-240 V | |
Rango de frecuencia | 47-63 Hz | ||
Eficiencia (típ.) | 85% a 230 VCA | 88% a 230 VCA | |
Distorsión armónica total | THD ≤ 20 % (carga del 100 %) | ||
Factor de potencia (típico) | 0,96 a 230 V CA (carga completa) | ||
Corriente CA (típica) | 0,4 A | ||
Corriente de entrada (típica) | <20 A | ||
Corriente de fuga | <0,5 mA | ||
Protección | Cortocircuito | Modo hipo, se recupera automáticamente después de eliminar la condición de falla. | |
Sobrecarga | Reducir de forma inteligente el voltaje de salida, recuperación automática o reencendido para recuperación | ||
Sobretemperatura | 100℃±10℃ apaga el voltaje de salida, se recupera automáticamente después del enfriamiento. | ||
Clase de protección | II | ||
Ambiente | Temperatura de trabajo | Tcase=-40℃ ~ +60℃ (Consulte la sección “CARGA DE SALIDA vs. TEMPERATURA”) | |
Humedad de trabajo | 20 ~ 95 % de humedad relativa sin condensación | ||
Temperatura y humedad de almacenamiento | -40 ~ +90, 10 ~ 95 % de humedad relativa | ||
Coeficiente de temperatura | ±0,03 %/℃ (0~50℃) | ||
Vibración | 10-500 Hz, 2G 12 minutos/ciclo, período de 72 minutos cada uno a lo largo de los ejes X, Y, Z | ||
Seguridad y compatibilidad electromagnética | Normas de seguridad | EN613471, EN61347-2-13 | |
Tensión soportada | Entrada/Salida/Salida: 3 KVCA | ||
Resistencia de aislamiento | Entrada/Salida/Salida: 100 M ohmios / 500 V CC / 25 °C / 70 % de humedad relativa | ||
Servicios médicos de emergencia | EN61000-3-2; EN61000-3-3; EN61547 | ||
Campo electromagnético | EN62493-2010 | ||
Otros | Clasificación IP | IP20 | |
Peso | 0,42 kg | ||
Tamaño | Largo 334 x Ancho 31 x Alto 22,5 mm |

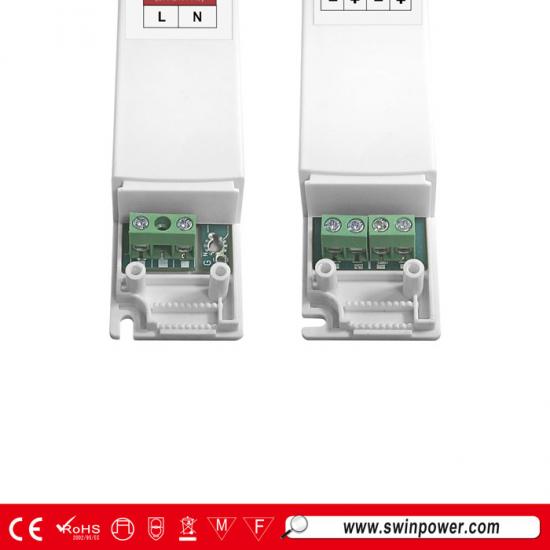

Especificación mecánica
Recomendación de MCB:
Cuando el voltaje de entrada es de 120 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
Tipo de MCB | Nivel | El número de controladores LED |
Tipo C | 10A | 6 |
13A | 7 | |
16A | 9 | |
20A | 12 | |
25A | 15 | |
Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
Tipo de MCB | Nivel | El número de controladores LED |
Tipo C | 10A | 14 |
13A | 18 | |
16A | 22 | |
20A | 28 | |
25A | 30 |
Nota:
1. Las cantidades anteriores de controladores LED conectados en el Tipo C se recomiendan en función de la temperatura ambiente máxima de 50 ℃.
2. El disyuntor debe seleccionarse de acuerdo con el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
Curva de reducción
Uso de una atenuación --- Atenuación por corte de fase/TRIAC
1. La modulación de ancho de pulso (PWM) del voltaje de salida se puede ajustar a través del terminal de entrada de la línea de fase de CA (L) mediante la conexión
un regulador de fase/Triac o un sistema de iluminación.
2. Trabajar con fase directa/borde delantero, MLV y fase inversa/borde posterior, ELV, reguladores TRIAC o sistema de iluminación.
3. La carga mínima es de aproximadamente10%
4. Intente utilizar reguladores con una potencia al menos 1,5 veces superior a la potencia de salida del controlador.

Uso de una atenuación --- 0-10 / 1-10 V / 10 V PWM / atenuación por potenciómetro
(La entrada del controlador está conectada al regulador de intensidad).

Uso de una atenuación --- 0-10 / 1-10 V / 10 V PWM / atenuación por potenciómetro
(El controlador está conectado independientemente a la entrada).

Operación de atenuación
1. Para prolongar su vida útil, consulte la curva de reducción y reduzca la potencia según la temperatura.
2. Tenga en cuenta que el aumento de la temperatura de las luminarias LED durante un largo período de tiempo provocará que su potencia aumente.
Por lo tanto, recomendamos que la fuente de alimentación reserve una cierta cantidad de carga para evitar sobrecargas.
Productos relacionados

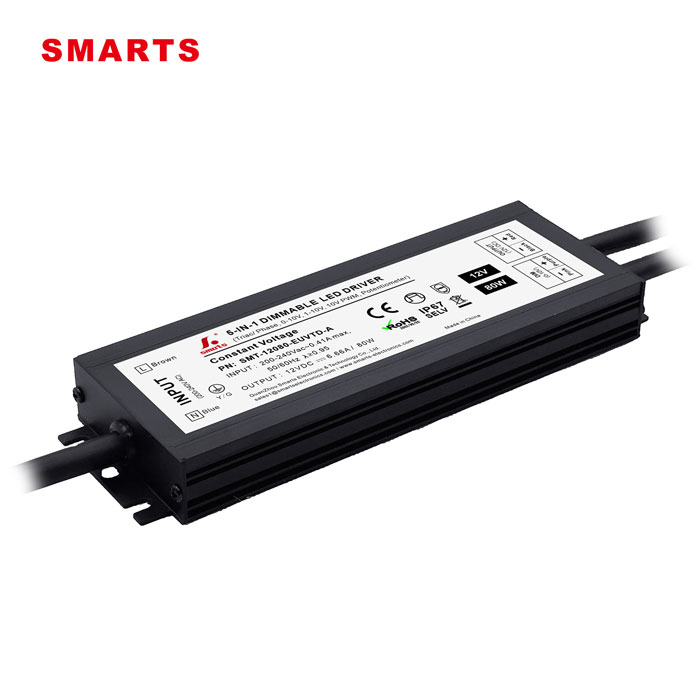

Carcasa de aluminioControlador LED regulable de 0 a 10 V y triac de voltaje constanteBuena disipación de calor, impermeabilidad IP65. Apto para proyectos de iluminación en espacios húmedos, tanto interiores como exteriores. Con 7 años de garantía.
Modelo: SMT-12080-EUVTD-A Voltaje de entrada:200-240 V CA
Modo de atenuación: regulable 5 en 1
|
