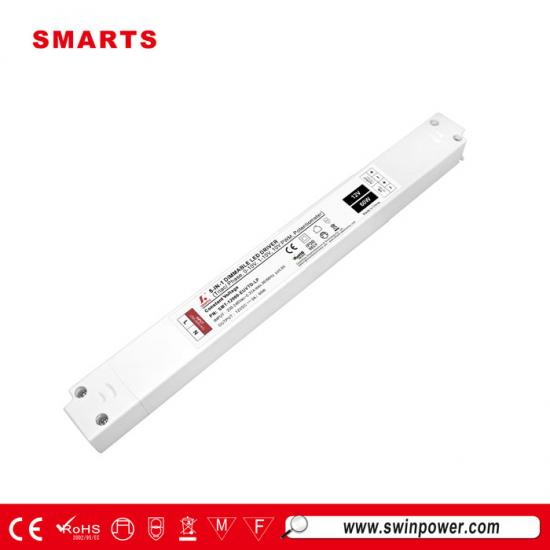

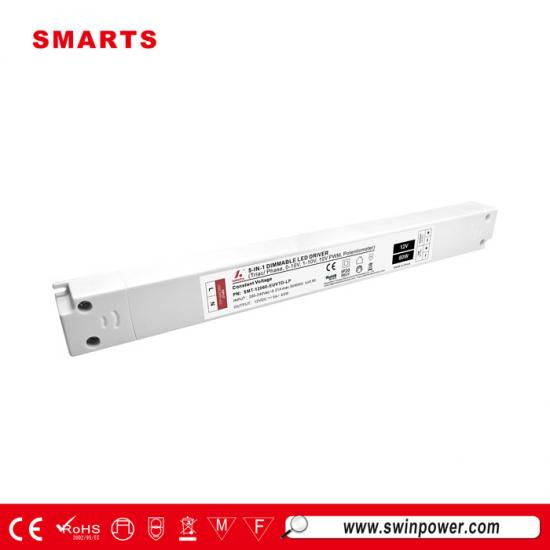

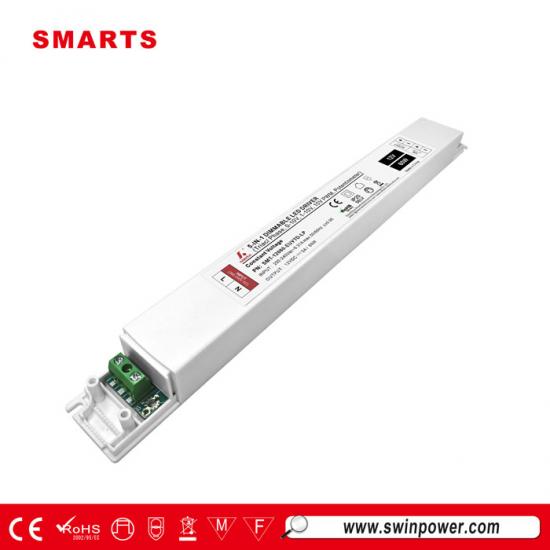

Fuente de alimentación para luces LED de 12 V y 24 V, con carcasa de plástico IP20, 60 W, triac y 0-10 V, regulable.
Tamaño ultrafinoFuente de alimentación LED regulable de 60 W con triac y 0,10 VEl rango de atenuación es de 0,1 a 100 %, suave y sin parpadeos. Compatible con la mayoría de los reguladores del mercado, como el Leviton.
Especificación
Número de modelo | SMT-12060-EUVTD-LP | SMT-24060-EUVTD-LP | |
Producción | Potencia nominal | 60 W | |
Voltaje nominal | 12 V CC | 24 V CC | |
Corriente nominal | 5A | 2,5 A | |
Tolerancia de voltaje | ±0,5 V | ||
Regulación de voltaje | ±0,5% | ||
Regulación de carga | ±1% | ||
Aporte | Rango de voltaje | 200-240 V | |
Rango de frecuencia | 47-63 Hz | ||
Eficiencia (típ.) | 84% a 230 VCA | 85% a 230 VCA | |
Distorsión armónica total | THD ≤ 20 % (carga del 100 %) | ||
Factor de potencia (típico) | 0,99 a 230 V CA (carga completa) | ||
Corriente CA (típica) | 0,30 A | ||
Corriente de entrada (típica) | <20 A | ||
Corriente de fuga | <0,5 mA | ||
Protección | Cortocircuito | Modo hipo, se recupera automáticamente después de eliminar la condición de falla. | |
Sobrecarga | Reducir de forma inteligente el voltaje de salida, recuperación automática o reencendido para recuperación | ||
Sobretemperatura | 100℃±10℃ apaga el voltaje de salida, se recupera automáticamente después del enfriamiento. | ||
Clase de protección | II | ||
Ambiente | Temperatura de trabajo | Tcase=-40℃ ~ +60℃ (Consulte la sección “CARGA DE SALIDA vs. TEMPERATURA”) | |
Humedad de trabajo | 20 ~ 95 % de humedad relativa sin condensación | ||
Temperatura y humedad de almacenamiento | -40 ~ +90, 10 ~ 95 % de humedad relativa | ||
Coeficiente de temperatura | ±0,03 %/℃ (0~50℃) | ||
Vibración | 10-500 Hz, 2G 12 minutos/ciclo, período de 72 minutos cada uno a lo largo de los ejes X, Y, Z | ||
Seguridad y compatibilidad electromagnética | Normas de seguridad | EN613471, EN61347-2-13 | |
Tensión soportada | Entrada/Salida/Salida: 3 KVCA | ||
Resistencia de aislamiento | Entrada/Salida/Salida: 100 M ohmios / 500 V CC / 25 °C / 70 % de humedad relativa | ||
Servicios médicos de emergencia | EN61000-3-2; EN61000-3-3; EN61547 | ||
Campo electromagnético | EN62493-2010 | ||
Otros | Clasificación IP | IP20 | |
Peso | 0,21 kg | ||
Tamaño | Largo 265 x Ancho 30 x Alto 18,5 mm |
Especificación mecánica
Recomendación de MCB:
Cuando el voltaje de entrada es de 120 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
Tipo de MCB | Nivel | El número de controladores LED |
Tipo C | 10A | 9 |
13A | 11 | |
16A | 14 | |
20A | 18 | |
25A | 23 | |
Cuando el voltaje de entrada es de 277 V CA, la cantidad de controladores LED compatibles con los disyuntores es la siguiente: | ||
Tipo de MCB | Nivel | El número de controladores LED |
Tipo C | 10A | 24 |
13A | 32 | |
16A | 40 | |
20A | 50 | |
25A | 62 |
Nota:
1. Las cantidades anteriores de controladores LED conectados en el Tipo C se recomiendan en función de la temperatura ambiente máxima de 50 ℃.
2. El disyuntor debe seleccionarse de acuerdo con el voltaje nominal de entrada, la corriente nominal de entrada, la temperatura ambiente y la curva característica de disparo.
Curva de reducción
Uso de una atenuación --- Atenuación por corte de fase/TRIAC
1. La modulación de ancho de pulso (PWM) del voltaje de salida se puede ajustar a través del terminal de entrada de la línea de fase de CA (L) mediante la conexión
un regulador de fase/Triac o un sistema de iluminación.
2. Trabajar con fase directa/borde delantero, MLV y fase inversa/borde posterior, ELV, reguladores TRIAC o sistema de iluminación.
3. La carga mínima es de aproximadamente10%
4. Intente utilizar reguladores con una potencia al menos 1,5 veces superior a la potencia de salida del controlador.

Uso de una atenuación --- 0-10 / 1-10 V / 10 V PWM / atenuación por potenciómetro
(La entrada del controlador está conectada al regulador de intensidad).

Uso de una atenuación --- 0-10 / 1-10 V / 10 V PWM / atenuación por potenciómetro
(El controlador está conectado independientemente a la entrada).

Operación de atenuación
1. Para prolongar su vida útil, consulte la curva de reducción y reduzca la potencia según la temperatura.
2. Tenga en cuenta que el aumento de la temperatura de las luminarias LED durante un largo período de tiempo provocará que su potencia aumente.
Por lo tanto, recomendamos que la fuente de alimentación reserve una cierta cantidad de carga para evitar sobrecargas.
Productos relacionados

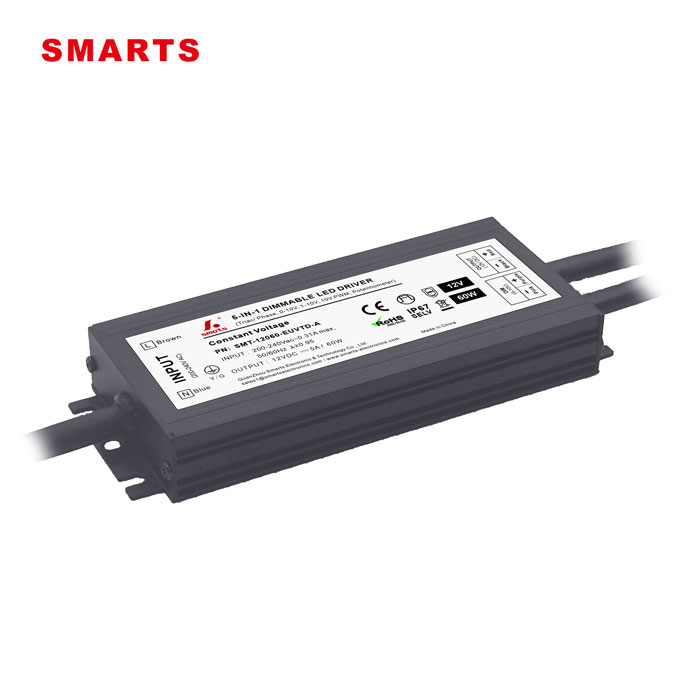

Carcasa de aluminio resistente al agua IP65Controlador LED de voltaje constante de 60 WEl modo de regulación es Triac y 0-10 V. Con 7 años de garantía. Certificación CE. Se vende principalmente en Europa.
