El mejor control de interruptor de pared con atenuador de 1 canal 0 10 V para iluminación LED

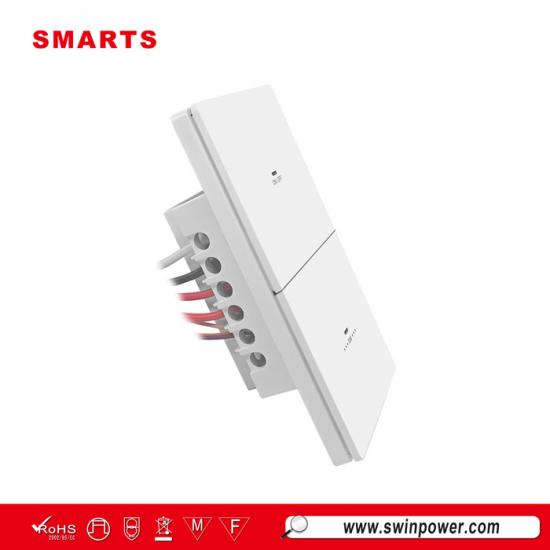

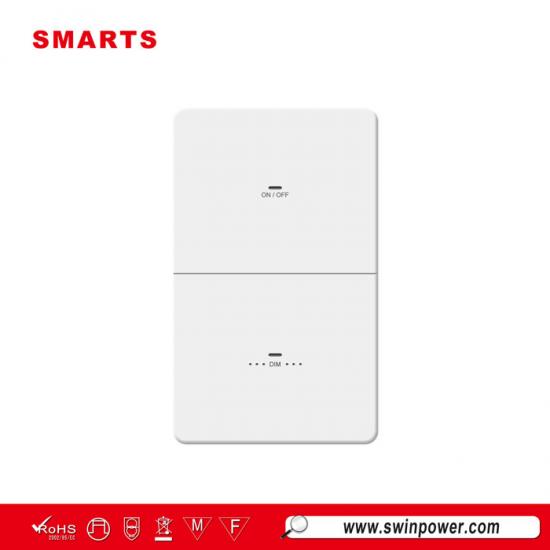

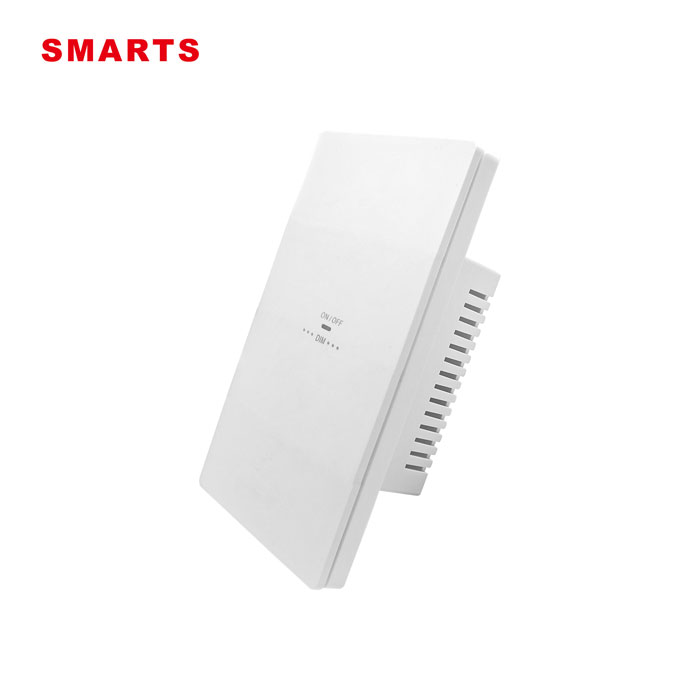

El SmartsPower de un solo botón montado en la pared Interruptor regulador de intensidad de 0 a 10 V Está diseñado con el tamaño y estilo de un interruptor doméstico estándar. Ofrece cero curvas de aprendizaje, alta eficiencia energética y una atenuación suave y estable sin parpadeos. No requiere puesta en marcha profesional, lo que ahorra mano de obra.
Especificación
Lea antes de instalar.
Capacidad máxima (limitada por lo que se alcance primero)
1、Apague la energía en el disyuntor
2. Retire el dispositivo existente y monte el asiento fijo del controlador.
3、Etiquete y retire los cables existentes
Para ayudar con el cableado del nuevo control, etiquete los cables de la caja de pared antes de quitarlos del dispositivo existente.

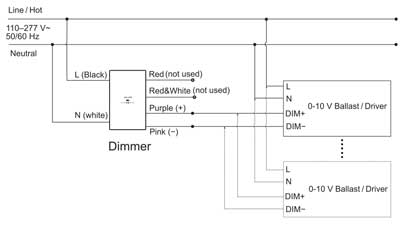

Nota: El regulador de intensidad y el balasto/controlador de 0-10 V están conectados de forma independiente a la alimentación de entrada (red eléctrica de CA).
Nota: Conecte el cable de entrada de CA activo (L) del balasto/controlador de 0-10 V al cable de carga del atenuador (rojo).
5、
Conecte el regulador de intensidad (2)

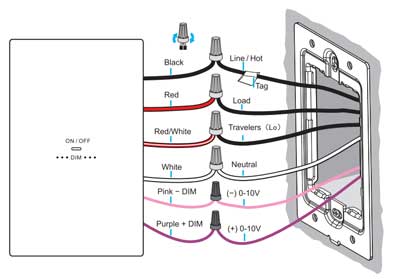

Cableado de 3 vías

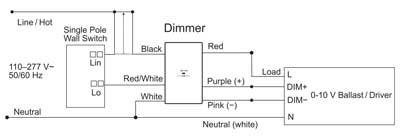

Nota: El interruptor unipolar estándar se puede combinar con un controlador para formar un sistema de interruptor de control dual.
6、
Montar el regulador de intensidad
Presione y encaje en su lugar para completar la instalación.
7、
Encienda la alimentación en el disyuntor
Nota: Cuando el botón de atenuación (pulsación larga) alcanza el brillo máximo o mínimo, la luz indicadora parpadea lentamente.

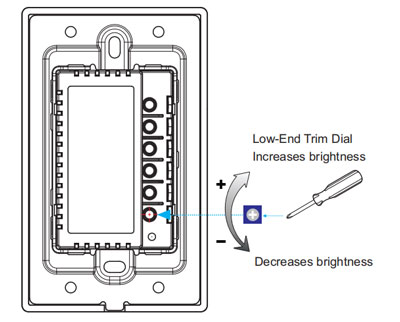

Ajuste de compensación de gama baja
9、
Dimensión del producto

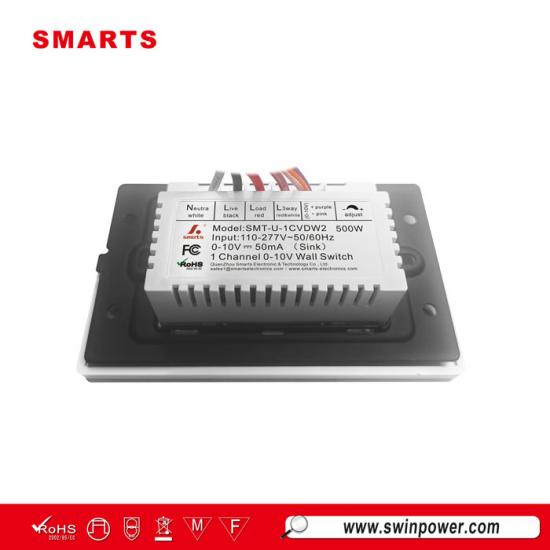

Modelo
SMT-U-1CVDW1
SMT-U-1CVDG1
Color
Blanco
Gris
Voltaje de entrada: CA 110-277 V ~ 50/60 Hz
Corriente de salida (fuente de alimentación de bus DALI incorporada)
50 mA
cargas
120 V: 500 W 277 V: 1000 W
ADVERTENCIA: PELIGRO DE DESCARGA ELÉCTRICA.
Para productos con terminales de tornillo, etiquete el cable con el tornillo de diferente color.

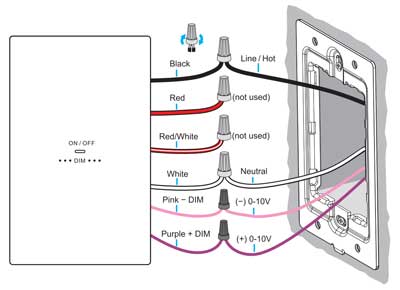

Cableado simple
Solución de problemas:
Si el regulador puede arrancar, pero el balasto/controlador de 0-10 V no arranca, verifique si el cable activo y el cable neutro en la entrada del regulador (o balasto/controlador de 0-10 V) están invertidos.
8、

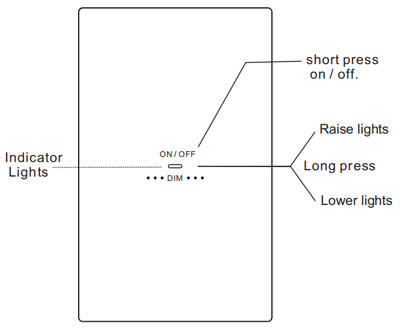

Configuración del funcionamiento del regulador de intensidad
Opcional
1. Con las luces encendidas y configuradas en el nivel de luz más bajo, gire el dial de ajuste de extremo bajo en sentido antihorario hasta que no haya parpadeo.
2. Apague y encienda las luces. Si las luces no se encienden o no son estables, gire el control de ajuste de baja potencia ligeramente en sentido horario hasta que deje de parpadear.
|
|
|
|
