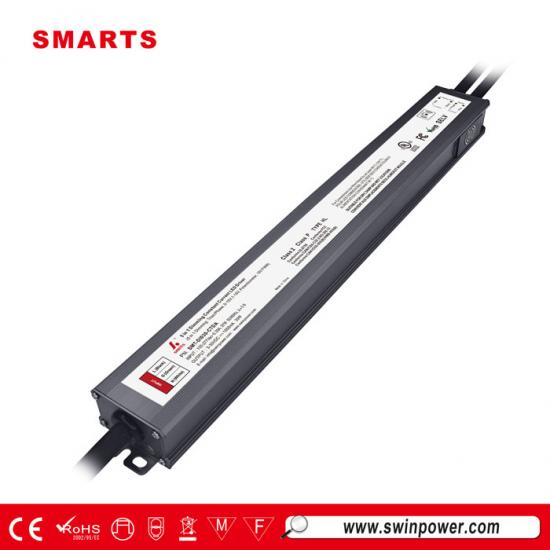

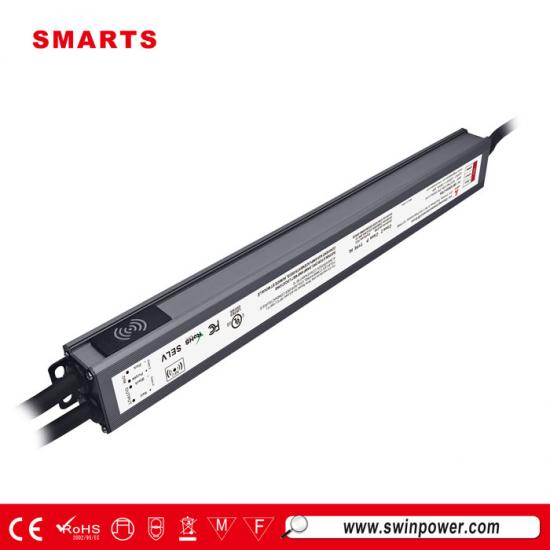

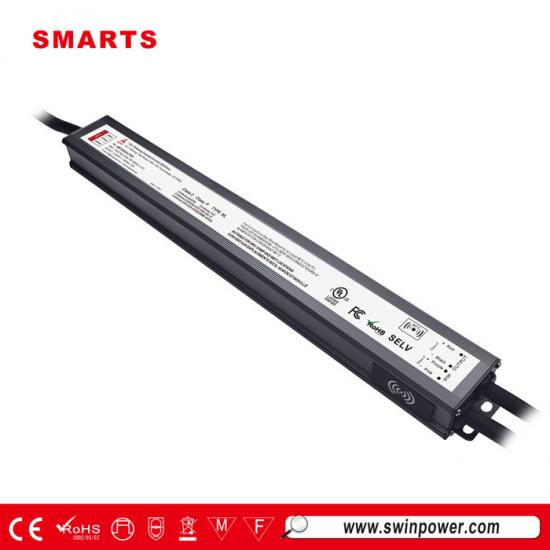

ultra thin 300ma-1050ma triac & 0 10v dimmable constant current led driver for led lighting
This 100-277VAC universal input voltage range triac & 0 10V dimmable LED power supply has a built-in NFC smart programming module that can adjust the output current via the NFC app. The dimming range is smooth and stable between 1-100% without flickering.
Specification
| Model | SMT-DI030-CTDA | |
| Certificate | UL / cUL / FCC / Class 2 / Class P / Type HL | |
| Output | DC Voltage | 3-30V |
| Current Regulation | ±2% | |
| Current Ripple | <5% | |
| Overshoot Current | <0.1% | |
| Rated current | 300-1050mA(The output current can be adjusted arbitrarily within this range using NFC) | |
| Rated power | 30W | |
| Input | Voltage Range | 100-277VAC |
| Frequency Range | 47 - 63Hz | |
| Power Factor (Typ.) @ full load | >0.98@120VAC >0.9@277VAC | |
| THD(Typ. ) @ full load | ≤14%@120VAC ≤25%@277VAC | |
| Efficiency(Typ.) @ full load | >82%@120VAC >82%@277VAC | |
| AC Current (Max.) | 0.39A | |
| Inrush Current (Typ.) | 4.5A, 50%, 90us @120VAC; 10A, 50%,96us @277VAC | |
| Leakage current | <0.5mA | |
| Protection | Short Circuit | Constant current mode, can automatically recover after abnormal elimination |
| Over Load | ≤110% Hiccup mode,recovers automatically after fault condition is removed | |
| Over temperature |
Ambient temperature over 55℃±5℃ to reduce output to 50%;
The ambient temperature drops to 45℃ ±5℃and automatically recovers; Ambient temperature over 60℃±5℃ to reduce output to 0%; The ambient temperature drops to 45℃ ±5℃and automatically recovers; |
|
| Environment | Working TEMP. | -40~+50℃ (see below derating curve) |
| Working Humidity | 20 - 95%RH non-condensing | |
| Storage TEM.,Humidity | -40 - +80℃,10 - 95% RH non-condensing | |
| TEMP.coefficient | ±0.03%/℃(0 - 50℃) | |
| Vibration | 10~500Hz, 5G 12 minutes/cycle, 72 minutes each in X, Y, and Z axes | |
| Safety & EMC | Safety standards | UL8750 CAN/CSA-C22.2 No.250.13 (US);E495946 |
| Withstand voltage | I/P-O/P: 3.75KVac; I/P-FG: 1.88KVac; O/P-FG: 1.88KVac | |
| Isolation resistance | I/P-O/P: 100MΩ/ 500VDC/ 25℃/ 70% RH | |
| Surge Immunity Test | AC Power Line:Differential Mode 2KV,Common Mode 4KV | |
| EMC Emission | FCC 47 CFR Part 15, Subpart B (US) | |
| Others | Net Weight | 0.5KG |
| Dimension | 314.7*38.5*23.6mm(L*W*H) | |
| Packing | 380*295*210mm 30pcs /CTN | |
| Notes | 1. All parameters NOT specially mentioned are measured at 120VAC input, rated load and 25℃of ambient temperature. | |
| 2. Tolerance: includes set up tolerance and load regulation . | ||
| 3. LED driver Meets the harmonic emissions requirements of ANSI C82.77-10. | ||
|
|
|
|
|
Mechanical Specification
| American wire gauge | |
| LN30 | |
| Input wire | Black (L) White (N) Green(G) (3C*18AWG) |
| Output wire | Red (V+) Black(V-) (2C*18AWG) |
| Signal wire | Purple (D+) Pink(D-) (2C*18AWG) |
| Remarks: | |
Warm tip s :
Recommended Max. Carrying Current (A) = wire diameter(mm 2 ) x 10A/mm 2 .
For example: 1mm 2 output cable, Recommended Max. Carrying Current (A) = 1mm 2 x 10A/mm 2 =10A
Dimming Connecting Diagram
Using one dimming ---TRIAC/Phase cut dimmin g
1. The Pulse-Width Modulation (PWM) of output voltage can be adjusted through input terminal of the AC phase line(L) by connection a phase /Triac dimmer or lighting system.
2. Working with Forward phase, MLV and Reverse phase, ELV, TRIAC dimmers or light system.
Intente utilizar reguladores con potencia al menos dos veces superior a la potencia de salida del controlador.
Uso de una atenuación --- TRIAC/Atenuación por corte de fase gramo
1. La modulación de ancho de pulso (PWM) del voltaje de salida se puede ajustar a través del terminal de entrada de la línea de fase de CA (L) mediante la conexión
un regulador de fase/Triac o un sistema de iluminación.
2. Trabajar con reguladores de fase directa, MLV y fase inversa, ELV, TRIAC o sistemas de iluminación.
3. Intente utilizar reguladores con una potencia al menos dos veces superior a la potencia de salida del controlador.
Usando un regulador de intensidad ---0-10/ 1-10 V / 10 V PWM / Potenciómetro oscurecimiento
Función NFC:
Para conocer el funcionamiento detallado, consulte el manual de la aplicación ProNFC que solicite al representante de ventas de Smarts Electronics.
1. Escanee el código QR a continuación para descargar la aplicación ProNFC
Métodos de descarga para dispositivos iOS:
＊ Los usuarios de iOS pueden descargarlo a través del enlace del código QR (Figura 1)
＊ Busque el nombre de la aplicación ProNFC en la App Store (Figura 2)
Aplicación ProNFC
Dispositivos portátiles NFC
Descargar para iOS
Descargar para Android
