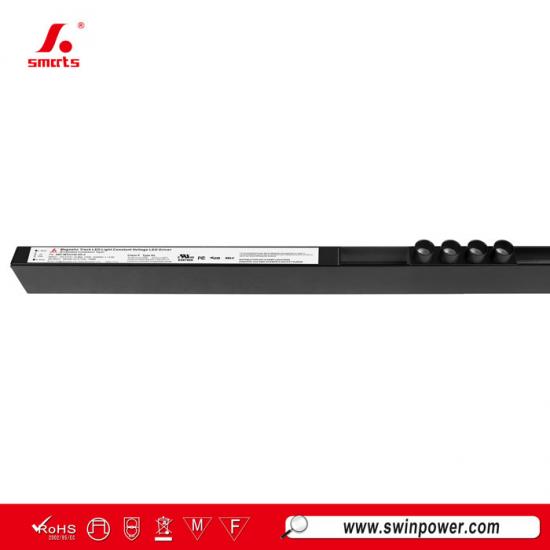

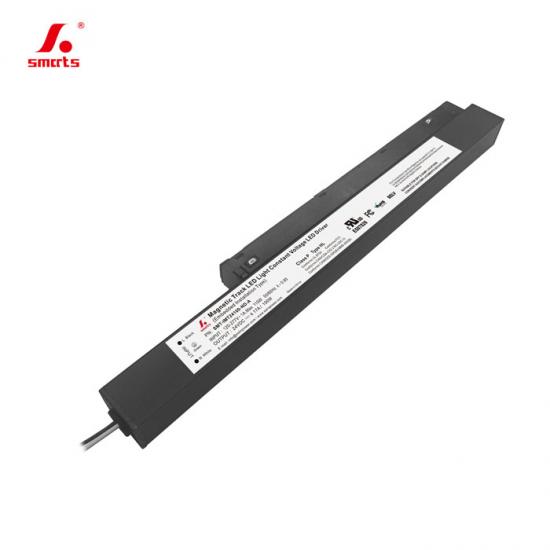

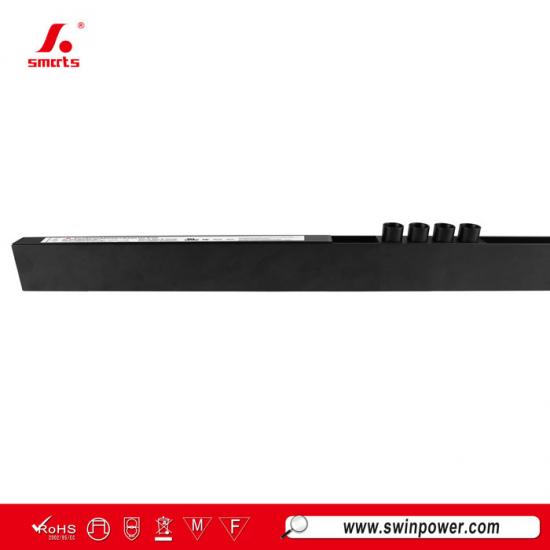

Controlador de tira de luz LED ultradelgado, no regulable, de voltaje constante de 100 W y 24 V para interiores
Este voltaje constante 100W no regulable Fuente de alimentación LED Utiliza refrigeración por convección natural del aire. Es ideal para proyectos de iluminación LED magnética en interiores y cuenta con una garantía de 7 años.
Especificación
| Modelo | SMT-IMT24100-ND-A | SMT-IMT48100-ND-A | |
| Certificado | UL/ SELV / FCC / RoHS / REACH | ||
| Producción | Voltaje CC | 24V | 48V |
| Tolerancia de voltaje | ±1,5% | ±1% | |
| Regulación de voltaje | ≤0,5% | ||
| Corriente nominal | 4.17A | 2.08A | |
| Potencia nominal | 100W | ||
| Regulación de carga | ±1% | ||
| Aporte | Rango de voltaje | 110-277 VCA | |
| Rango de frecuencia | 47 - 63 Hz | ||
| Factor de potencia (típico) a plena carga | 0,99 a 120 VCA 0,95 a 277 VCA | ||
| THD (típico) a plena carga | <20% a 120 VCA y 277 VCA | ||
| Eficiencia (típica) a plena carga |
≥88,5 % a 120 V CA
≥91% a 277 VCA |
≥88,5 % a 120 V CA
≥91% a 277 VCA |
|
| Corriente alterna (máx.) | 1.2A | ||
| Corriente de irrupción (típica) | 17A,810us@50%Ipeak110VAC;38A,148us@50%Ipeak277VAC | ||
| Corriente de fuga | <0,5 mA | ||
| Protección | Cortocircuito | Modo de recuperación automática tras eliminarse la condición de fallo. | |
| Sobrecarga | ≤120% Modo de corriente constante, se recupera automáticamente después de que se elimina la condición de falla. | ||
| Temperatura elevada | Voltaje de salida de apagado de 100 ℃ ± 10 ℃, se recupera automáticamente después del enfriamiento. | ||
| Ambiente | Trabajo TEMP. | -40~+60℃ (ver curva de reducción de potencia a continuación) | |
| Humedad de trabajo | 20 - 90% HR sin condensación | ||
| Almacenamiento TEM, Humedad | -40 - +80℃, 10 - 95% HR sin condensación | ||
| coeficiente de temperatura | ±0,03 %/℃ (0 - 50℃) | ||
| Seguridad y compatibilidad electromagnética (CEM) | Normas de seguridad | UL8750 (EE. UU.) | |
| Tensión de resistencia | I/P-0/P: 1,8 kVCA I/PF/G: 1,8 kVCA O/PF/G: 0,5 kVCA (EE. UU.) | ||
| Resistencia al aislamiento | I/PO/P: 100 MΩ/ 500 V CC/ 25 ℃/ 70 % HR | ||
| Emisión EMC | FCC Parte 15 Subparte B (EE. UU.) | ||
| Prueba de inmunidad Surge | Modo diferente: 2 kV, Modo común: 4 kV | ||
| Otros | Peso neto | 0,4 kg | |
| Dimensión | 309,5*22,4*44 mm / 12,18*1,73*0,88 pulgadas (largo*ancho*alto) | ||
| Embalaje | 20 unidades/caja | ||
| Notas | 1. Todos los parámetros que NO se mencionan específicamente se miden con una entrada de 120 VCA, carga nominal y una temperatura ambiente de 25 ℃. | ||
| 2. Con un voltaje de entrada bajo, es necesario reducir la potencia de salida para garantizar una larga vida útil. | |||
|
|
|
|
|
Especificación mecánica
| Calibre de alambre americano MGQ101 | |
| Cables de entrada | Negro (L) Blanco (N) Verde (G) (3*18AWG) |
| Producción | Al integrar la vía y a través de la corriente de salida del controlador del riel guía |
| Nota: Asegúrese de conectar estos elementos correctamente; de lo contrario, su producto no funcionará correctamente y podría dañarse. | |
Consejos útiles:
1. Corriente máxima recomendada (A) = diámetro del cable (mm²) x 10 A/mm²
Por ejemplo: cable de salida de 1 mm², corriente máxima recomendada (A) = 1 mm² x 10 A/mm² = 10 A
2. Podemos personalizar cualquier otro cable que solicite.
Pista compatible :
Diagrama de conexión de atenuación
Productos relacionados
|

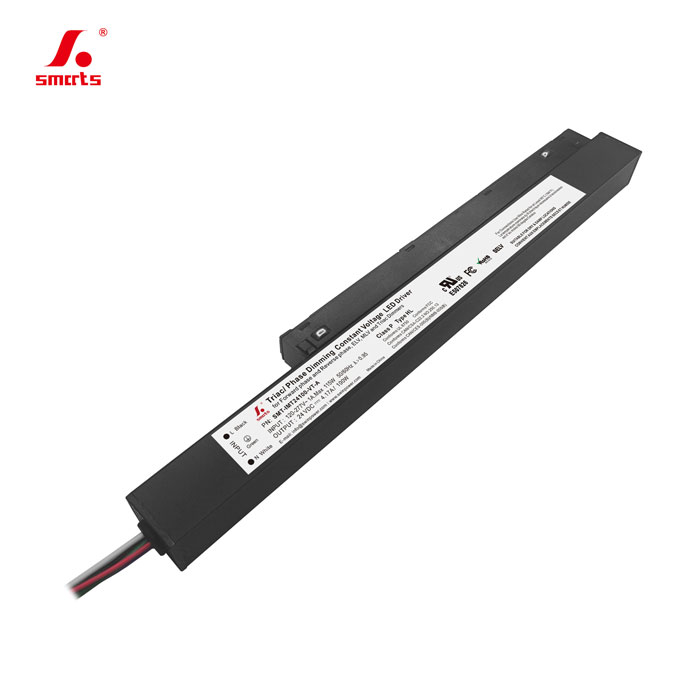

Este Controlador LED regulable por triac de 100 W y 24 V Cuenta con un rango de voltaje de entrada universal de 120-277 VCA y es apto para instalación en riel magnético empotrado. Proporciona una protección de iluminación estable y sin parpadeos.
