Controlador LED de corriente constante regulable de 0 a 10 V, 40 W, 300 mA a 1400 mA, 100 277 V CA

Controlador LED de corriente constante regulable de 0 a 10 V, 40 W, 300 mA a 1400 mA, 100 277 V CA

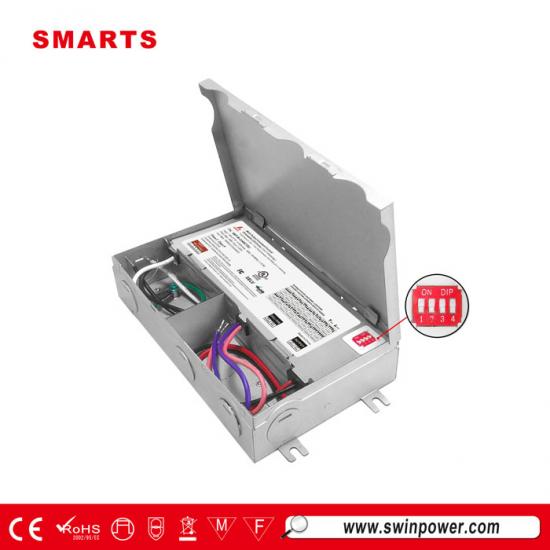

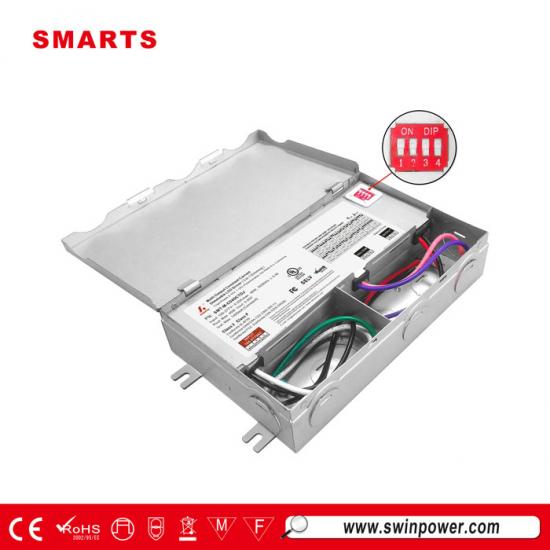

triac y 0 10v regulable Fuente de alimentación LED de 40 W con corriente de salida múltiple Interruptor DIP integrado ajustable, corriente de salida entre 300 mA y 1400 mA para que los usuarios puedan conmutar. Rango de atenuación de 0 a 100 %, suave y sin parpadeos. Cumple con las normativas internacionales de seguridad en iluminación y cuenta con la certificación UL. Se vende principalmente en Norteamérica.

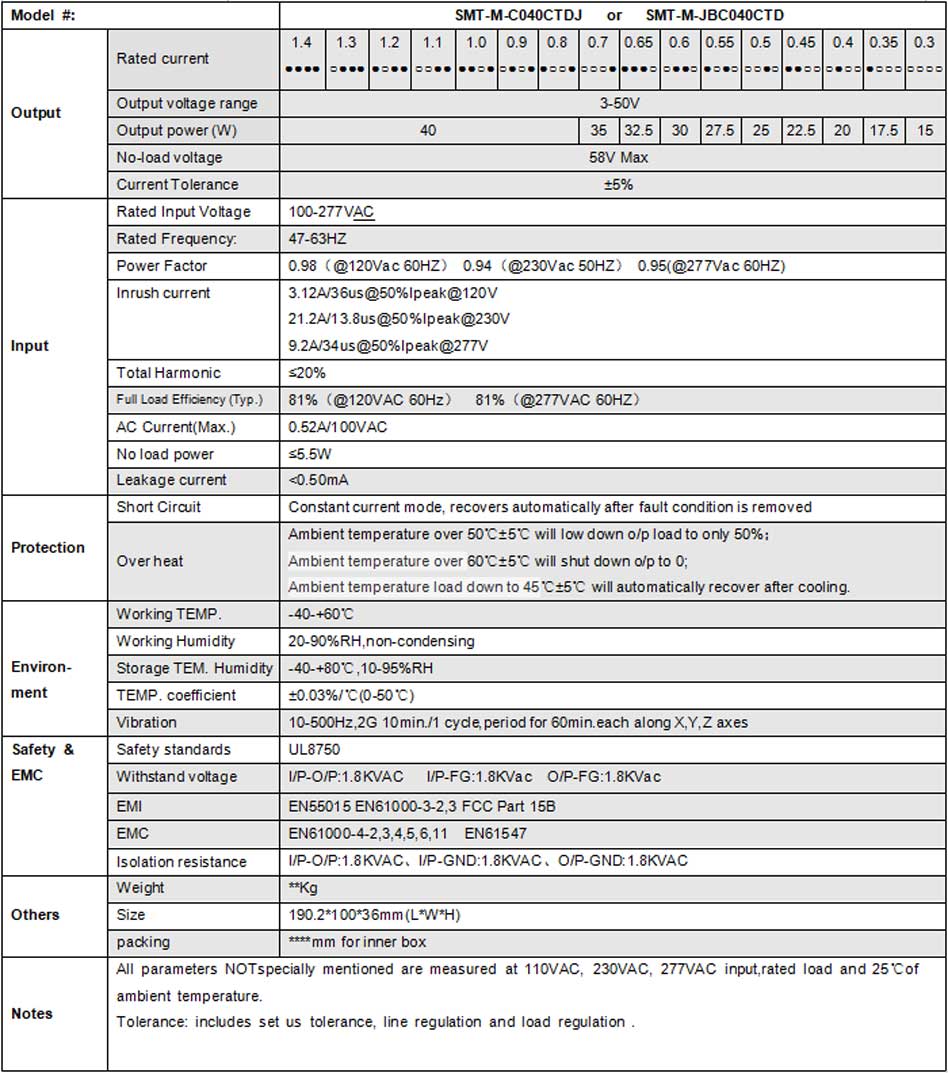

Especificación

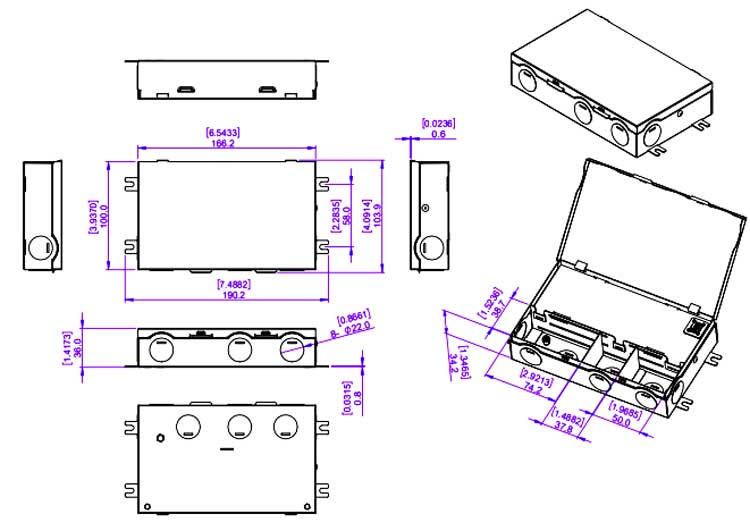

Especificación mecánica

Aporte terminales "Negro" y "Blanco" para conectar a AC L y N.

LED de salida SEC: salida positiva (LED+), salida negativa (LED-). Conectado al LED. luz .

Terminales de salida TENUE (+) a Señal de atenuación 0/1-10 V (+) , DIM (-) blanco Conectarse a Señal de atenuación 0/1-10 V (-)

Por favor NO conecte “DIM-“ a “LED-“ , “ DIM+ " a “ LED+ " ,u otra conexión incorrecta.

Nota: Asegúrese de conectarlos correctamente; de lo contrario, su producto no funcionará correctamente y podría dañarse.

Operación de atenuación

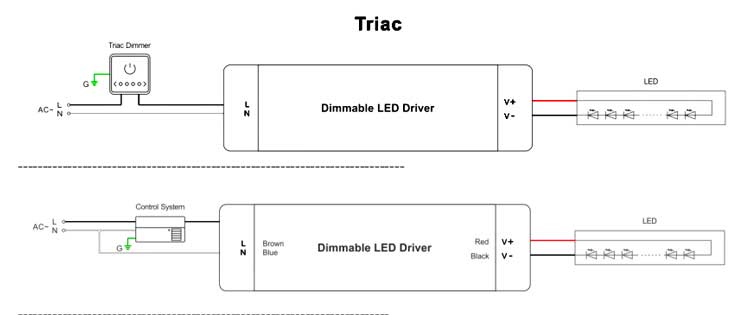

TRIAC/Atenuación por corte de fase

1. El nivel de corriente constante de salida se puede ajustar a través del terminal de entrada de la línea de fase de CA (L) mediante la conexión de un regulador Triac.

2. Generalmente coincide con el borde de ataque y el borde de salida.

3. Intente utilizar un regulador de potencia pequeño para tener acceso a un rango de atenuación más amplio; un regulador de potencia alto puede dificultar que la corriente de salida llegue a cero.

4. Intente utilizar reguladores con una potencia al menos dos veces superior a la potencia de salida del controlador.
