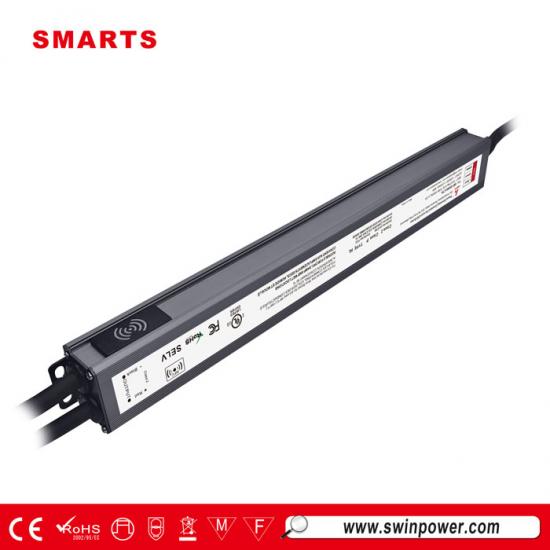

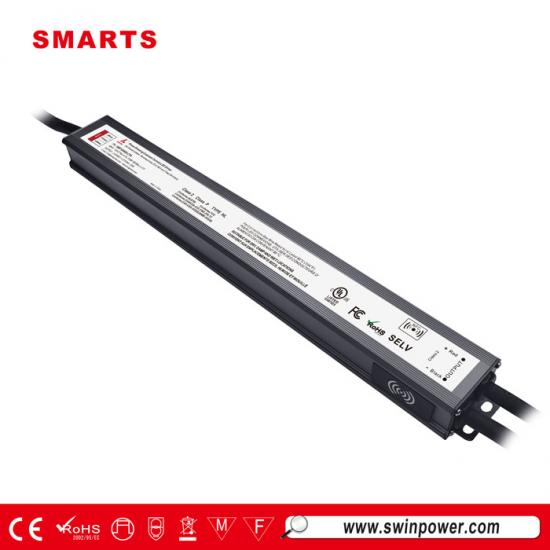

Fuente de alimentación LED IP67, impermeable, clase 2, regulable por triac, de 3 V a 30 V, 60 W, para iluminación LED.

Fuente de alimentación LED regulable por triac ultradelgada Con función PFC activa integrada y modo de funcionamiento de corriente constante, alcanza una eficiencia de hasta el 84 %. Compatible con la mayoría de los reguladores triac ELV y MLV del mercado. Garantía de 7 años.
  • Marca de fábrica:

    SMARTS
  • Artículo No.:

    SMT-DI060-CTA
  • voltaje de entrada:

    100-277VAC
  • tensión de salida:

    3-30V
  • corriente de salida:

    500-2100mA
  • modo de trabajo:

    Constant Current
  • modo de atenuación:

    triac dimmable
  • tamaño:

    314.7*38.5*23.6mm
  • proceso de dar un título:

    UL、CE、FCC、Rohs
descripción de productos

Fuente de alimentación LED IP67, impermeable, clase 2, regulable por triac, de 3 V a 30 V, 60 W, para iluminación LED.

Este Controlador LED de corriente constante regulable por triac de 60 W Cuenta con una carcasa de aluminio para una excelente disipación del calor, lo que la hace ideal para proyectos de iluminación interior y exterior en ambientes húmedos. Ofrece múltiples protecciones contra cortocircuitos, sobrecargas, sobretemperatura y sobretensión, y cumple con las normativas internacionales de seguridad en iluminación.


Especificación

Modelo SMT-DI060-CTA
Certificado UL / cUL / FCC / Clase 2 / Clase P / Tipo HL
Producción Voltaje de CC 3-30 V
Reglamento vigente ±2%
Ondulación actual <4%
Corriente de sobreimpulso <0,1%
Corriente nominal 500-2100 mA (la corriente de salida se puede ajustar arbitrariamente dentro de este rango usando NFC)
Potencia nominal 60 W
Aporte Rango de voltaje 110-277 VCA
Rango de frecuencia 47 - 63 Hz
Factor de potencia (típico) a plena carga >0,98 a 120 V CA >0,92 a 277 V CA
THD(típico) a plena carga ≤12 % a 120 V CA ≤22 % a 277 V CA
Eficiencia (típica) a plena carga >82% a 120 VCA >83% a 277 VCA
Corriente CA (máx.) 0,7 A
Corriente de entrada (típica) 7,5 A, 50 %, 28 us a 120 VCA; 14,5 A, 50 %, 60 us a 277 VCA
Corriente de fuga <0,5 mA
Protección Cortocircuito Modo de corriente constante, puede recuperarse automáticamente después de la eliminación anormal
Sobrecarga ≤110% Modo hipo, se recupera automáticamente después de que se elimina la condición de falla
Sobretemperatura Temperatura ambiente superior a 55℃ ± 5℃ para reducir la salida al 50%;
La temperatura ambiente desciende a 45℃ ±5℃ y se recupera automáticamente;
Temperatura ambiente superior a 60℃ ± 5℃ para reducir la salida al 0%;
La temperatura ambiente desciende a 45℃ ±5℃ y se recupera automáticamente;
Ambiente TEMPERATURA DE TRABAJO. -40~+50℃ (ver curva de reducción a continuación)
Humedad de trabajo 20-95 % HR sin condensación
Almacenamiento TEM.,Humedad -40 - +80 ℃, 10 - 95 % HR sin condensación
Coeficiente de temperatura ±0,03 %/℃(0 - 50℃)
Vibración 10~500 Hz, 5G 12 minutos/ciclo, 72 minutos cada uno en los ejes X, Y y Z
Seguridad y compatibilidad electromagnética Normas de seguridad UL8750 CAN/CSA-C22.2 N.° 250.13 (EE. UU.); E495946
Tensión soportada Entrada/Salida/Salida: 3,75 kV CA; Entrada/Salida-Salida: 1,88 kV CA; Salida-Salida: 1,88 kV CA
Resistencia de aislamiento Entrada/Salida/Salida: 100 MΩ/500 VCC/25 ℃/70 % HR
Prueba de inmunidad a sobretensiones Línea de alimentación de CA: modo diferencial 2 kV, modo común 4 kV
Emisión EMC FCC 47 CFR Parte 15, Subparte B (EE. UU.)
Otros Peso neto 0,5 kg
Dimensión 314,7 x 38,5 x 23,6 mm (largo x ancho x alto)
Embalaje 380*295*210 mm 30 piezas/caja
Notas 1. Todos los parámetros NO mencionados especialmente se miden con una entrada de 120 VCA, carga nominal y 25 ℃ de temperatura ambiente.
2. Tolerancia: incluye la tolerancia de configuración y la regulación de carga.
3. Controlador LED Cumple con los requisitos de emisiones armónicas de ANSI C82.77-10.


Especificación mecánica

Calibre de cable americano
LN30
Cable de entrada Negro (L) Blanco (N) Verde (G) (3C*18AWG)
Cable de salida Rojo (V+) Negro (V-) (2C*18AWG)
Observaciones:

Cálido consejo s :

Corriente máxima recomendada (A) = diámetro del cable (mm) 2 ) x 10 A/mm 2 .

Por ejemplo: 1 mm 2 Cable de salida, Corriente máxima recomendada (A) = 1 mm 2 x 10 A/mm 2 =10A


Diagrama de conexión de atenuación

Uso de una atenuación --- TRIAC/Atenuación por corte de fase gramo

1. La modulación por ancho de pulso (PWM) del voltaje de salida se puede ajustar a través del terminal de entrada de la línea de fase de CA (L) mediante la conexión de un regulador de fase/triac o un sistema de iluminación.

2. Trabajar con reguladores de fase directa, MLV y fase inversa, ELV, TRIAC o sistemas de iluminación.

Intente utilizar reguladores con potencia al menos dos veces superior a la potencia de salida del controlador.


Función NFC:

Para conocer el funcionamiento detallado, consulte el manual de la aplicación ProNFC que solicite al representante de ventas de Smarts Electronics.

1. Escanee el código QR a continuación para descargar la aplicación ProNFC

Métodos de descarga para dispositivos iOS:

Los usuarios de iOS pueden descargarlo a través del enlace del código QR (Figura 1)

Busque el nombre de la aplicación ProNFC en la App Store (Figura 2)






Aplicación ProNFC

Dispositivos portátiles NFC

Descargar para iOS

Descargar para Android
