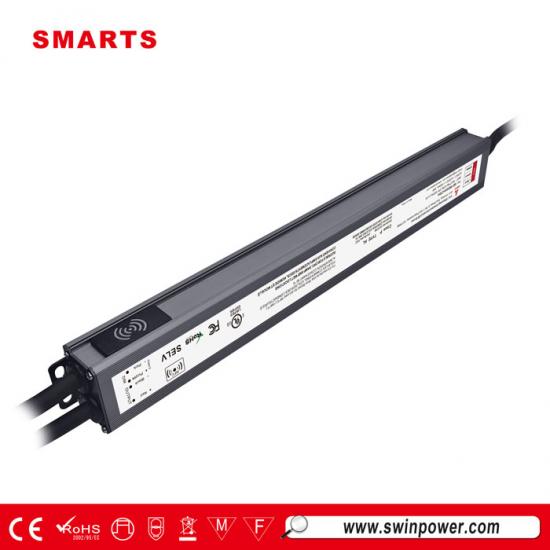

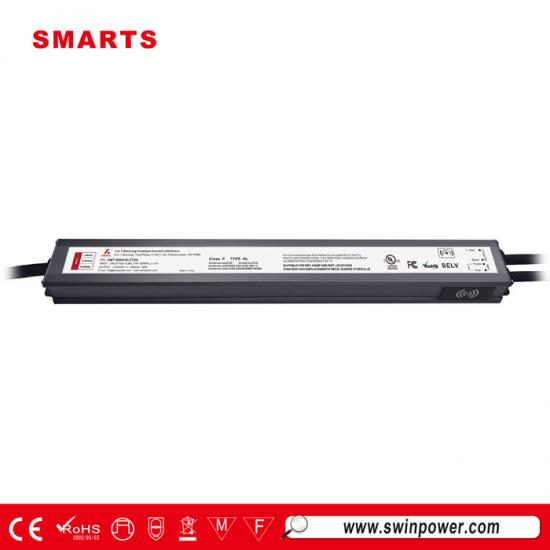

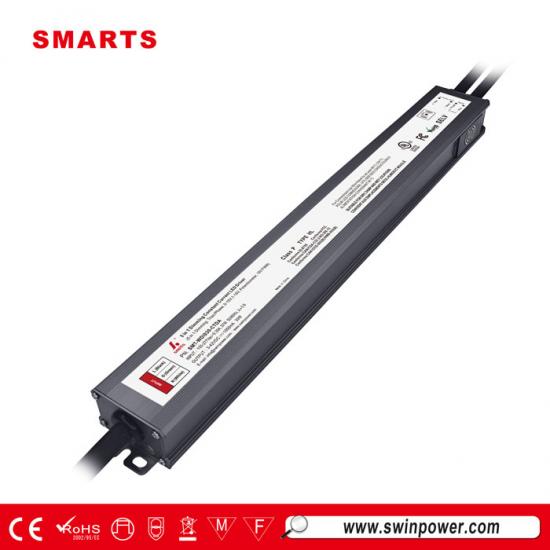

Controlador LED de corriente constante regulable 5 en 1, resistente al agua IP67, fabricante
Diseño ultrafino, Fuente de alimentación LED regulable de 0 a 10 V y triac de corriente constante de 30 W Con protección contra cortocircuitos, sobretemperatura, sobrecarga y sobretensión. Refrigeración por convección de aire libre. Cumple con las normativas internacionales de seguridad en iluminación. Se vende principalmente en Norteamérica.
Especificación
| Modelo | SMT-WDI030-CTDA | |
| Certificado | UL / cUL / FCC / Clase P / Tipo HL | |
| Producción | Voltaje de CC | 3-42 V |
| Reglamento vigente | ±2% | |
| Ondulación actual | <5% | |
| Corriente de sobreimpulso | <0,1% | |
| Corriente nominal | 300-1050 mA (la corriente de salida se puede ajustar arbitrariamente dentro de este rango usando NFC) | |
| Potencia nominal | 30 W | |
| Aporte | Rango de voltaje | 100-277 VCA |
| Rango de frecuencia | 47 - 63 Hz | |
| Factor de potencia (típico) a plena carga | >0,98 a 120 VCA >0,9 a 277 VCA | |
| THD (típico) a plena carga | ≤14 % a 120 V CA ≤25 % a 277 V CA | |
| Eficiencia (típica) a plena carga | >82% a 120 VCA >82% a 277 VCA | |
| Corriente CA (máx.) | 0,39 A | |
| Corriente de entrada (típica) | 4,5 A, 50 %, 90 us a 120 VCA; 10A, 50%, 96us a 277 VCA | |
| Corriente de fuga | <0,5 mA | |
| Protección | Cortocircuito | Modo de corriente constante, puede recuperarse automáticamente después de una eliminación anormal. |
| Sobrecarga | ≤110% Modo hipo, se recupera automáticamente después de que se elimina la condición de falla | |
| Sobretemperatura |
Temperatura ambiente superior a 55℃ ± 5℃ para reducir la salida al 50%;
La temperatura ambiente desciende a 45℃ ±5℃ y se recupera automáticamente; Temperatura ambiente superior a 60℃ ± 5℃ para reducir la salida al 0%; La temperatura ambiente desciende a 45℃ ±5℃ y se recupera automáticamente; |
|
| Ambiente | TEMPERATURA DE TRABAJO. | -40~+50℃ (ver curva de reducción a continuación) |
| Humedad de trabajo | 20-95 % HR sin condensación | |
| Almacenamiento TEM.,Humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | |
| Coeficiente de temperatura | ±0,03 %/℃(0 - 50℃) | |
| Vibración | 10~500 Hz, 5G 12 minutos/ciclo, 72 minutos cada uno en los ejes X, Y y Z | |
| Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750 CAN/CSA-C22.2 N.° 250.13 (EE. UU.); E495946 |
| Tensión soportada | Entrada/Salida/Salida: 3,75 kV CA; Entrada/Salida-Salida: 1,88 kV CA; Salida-Salida: 1,88 kV CA | |
| Resistencia de aislamiento | Entrada/Salida/Salida: 100 MΩ/500 VCC/25 ℃/70 % HR | |
| Prueba de inmunidad a sobretensiones | Línea de alimentación de CA: modo diferencial 2 kV, modo común 4 kV | |
| Emisión EMC | FCC 47 CFR Parte 15, Subparte B (EE. UU.) | |
| Otros | Peso neto | 0,5 kg |
| Dimensión | 314,7 x 38,5 x 23,6 mm (largo x ancho x alto) | |
| Embalaje | 380*295*210 mm 30 piezas/caja | |
| Notas | 1. Todos los parámetros NO mencionados especialmente se miden con una entrada de 120 VCA, carga nominal y 25 ℃ de temperatura ambiente. | |
| 2. Tolerancia: incluye la tolerancia de configuración y la regulación de carga. | ||
| 3. Controlador LED Cumple con los requisitos de emisiones armónicas de ANSI C82.77-10. | ||
|
|
|
|
|

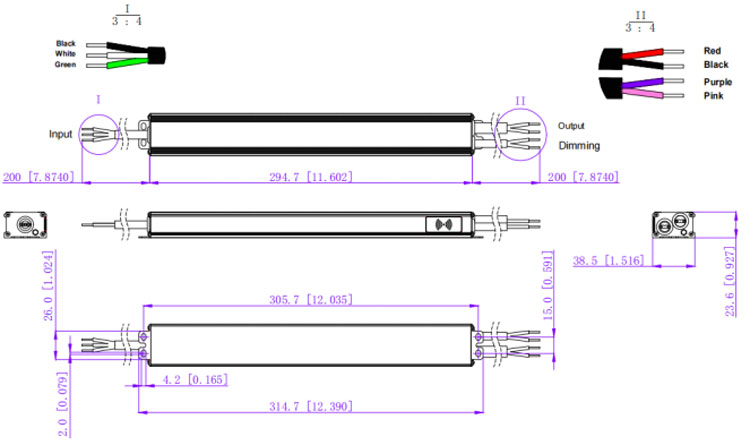

Especificación mecánica
| Calibre de cable americano | |
| LN30 | |
| Cable de entrada | Negro (L) Blanco (N) Verde (G) (3C*18AWG) |
| Cable de salida | Rojo (V+) Negro (V-) (2C*18AWG) |
| Cable de señal | Púrpura (D+) Rosa (D-) (2C*18AWG) |
| Observaciones: | |
Cálido consejo s :
Corriente máxima recomendada (A) = diámetro del cable (mm) 2 ) x 10 A/mm 2 .
Por ejemplo: 1 mm 2 Cable de salida, Corriente máxima recomendada (A) = 1 mm 2 x 10 A/mm 2 =10A
Diagrama de conexión de atenuación

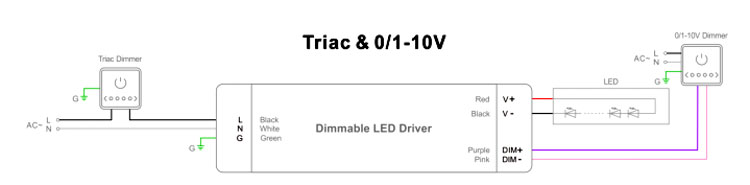

Uso de una atenuación --- TRIAC/Atenuación por corte de fase gramo
1. La modulación por ancho de pulso (PWM) del voltaje de salida se puede ajustar a través del terminal de entrada de la línea de fase de CA (L) mediante la conexión de un regulador de fase/triac o un sistema de iluminación.
2. Trabajar con reguladores de fase directa, MLV y fase inversa, ELV, TRIAC o sistemas de iluminación.
Intente utilizar reguladores con potencia al menos dos veces superior a la potencia de salida del controlador.
Uso de una atenuación --- TRIAC/Atenuación por corte de fase gramo
1. La modulación de ancho de pulso (PWM) del voltaje de salida se puede ajustar a través del terminal de entrada de la línea de fase de CA (L) mediante la conexión
un regulador de fase/Triac o un sistema de iluminación.
2. Trabajar con reguladores de fase directa, MLV y fase inversa, ELV, TRIAC o sistemas de iluminación.
3. Intente utilizar reguladores con una potencia al menos dos veces superior a la potencia de salida del controlador.

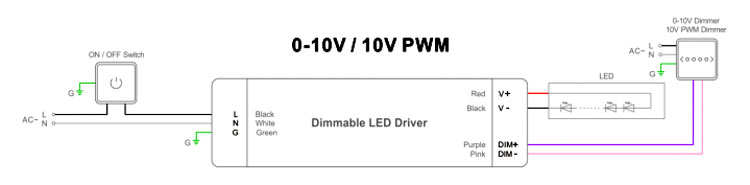

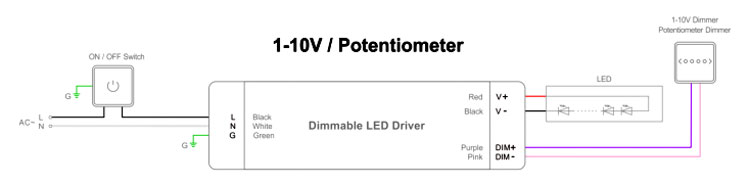

Usando un regulador de intensidad ---0-10/ 1-10 V / 10 V PWM / Potenciómetro oscurecimiento
Función NFC:
Para conocer el funcionamiento detallado, consulte el manual de la aplicación ProNFC que solicite al representante de ventas de Smarts Electronics.
1. Escanee el código QR a continuación para descargar la aplicación ProNFC
Métodos de descarga para dispositivos iOS:
＊ Los usuarios de iOS pueden descargarlo a través del enlace del código QR (Figura 1)
＊ Busque el nombre de la aplicación ProNFC en la App Store (Figura 2)
Aplicación ProNFC
Dispositivos portátiles NFC
Descargar para iOS
Descargar para Android
Productos relacionados
|

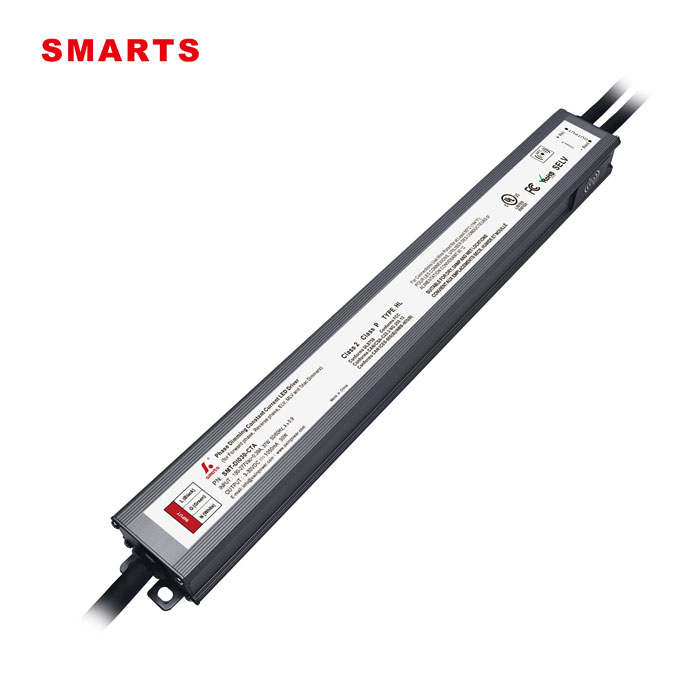

El Controlador LED regulable por triac ultrafino Cuenta con una carcasa de aluminio con clasificación de impermeabilidad IP67. Funciona en modo de corriente constante y ofrece una eficiencia de hasta el 83 %. Cumple con las normativas internacionales de seguridad en iluminación y cuenta con una garantía de 7 años.
