Interruptor de pared con botón pulsador de atenuación DMX para iluminación LED

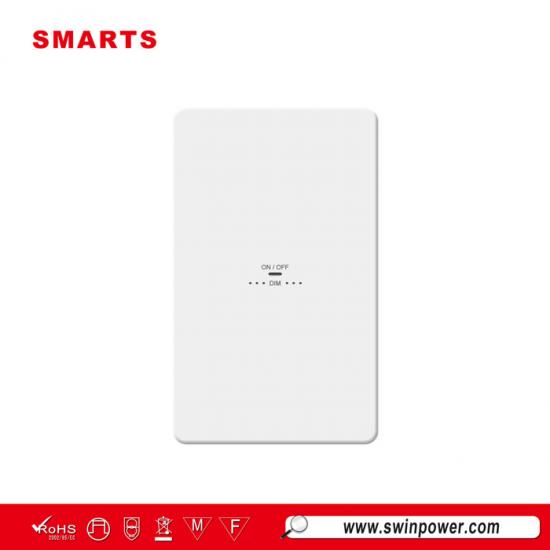

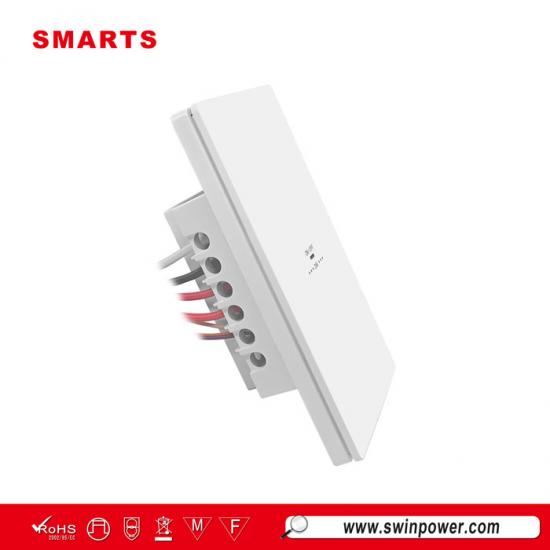

Este botón único interruptor de atenuación de pared Cuenta con una salida DMX y es tan fácil de usar como cualquier interruptor de luz doméstico estándar. Este regulador DMX presenta un diseño delgado y lujoso y una carcasa de plástico disponible en blanco o gris. Es fácil de instalar y se adapta a cualquier hogar. Cuenta con una garantía de 5 años.
Especificación
Lea antes de instalar.
Capacidad máxima (limitada por lo que se alcance primero)
Voltaje de entrada: CA 110-277 V ~ 50/60 Hz
|
Corriente de salida (fuente de alimentación de bus DALI incorporada)
|
Máx. 60 mA
|
|
cargas (controladores DALI o decodificadores DALI)
|
Hasta:30
|
1、Apague la energía en el disyuntor
|
ADVERTENCIA: PELIGRO DE DESCARGA ELÉCTRICA.
Puede causar lesiones graves o la muerte. Desconecte la alimentación mediante el disyuntor o el fusible antes de la instalación.
|
2. Retire el dispositivo existente y monte el asiento fijo del controlador.

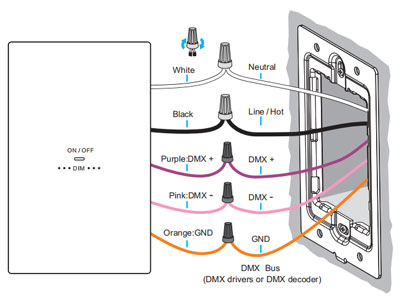

3、Etiquete y retire los cables existentes
Para ayudar con el cableado del nuevo control, etiquete los cables de la caja de pared antes de quitarlos del dispositivo existente.
Para productos con terminales de tornillo, etiquete el cable con el tornillo de diferente color.
|

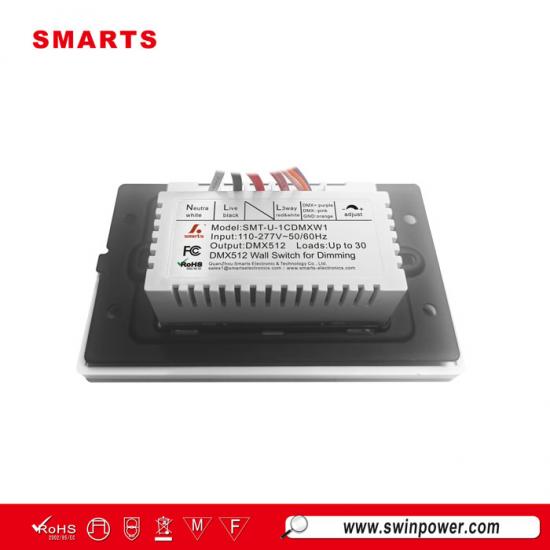

Modelo
|
SMT-U-1CDMXW1
|
SMT-U-1CDMXG1
|
|
Color
|
Blanco
|
Gris
|
|
|

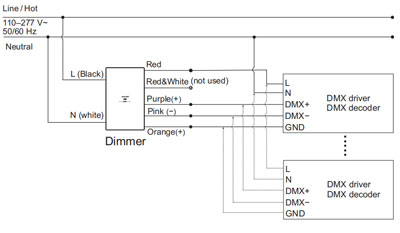

Nota 1: Detecta automáticamente el bus DALI y habilita/deshabilita de forma inteligente su fuente de alimentación de bus incorporada.
Nota 2: El regulador de intensidad y el controlador/decodificador DALI están conectados de forma independiente a la alimentación de entrada (red de CA).
5、

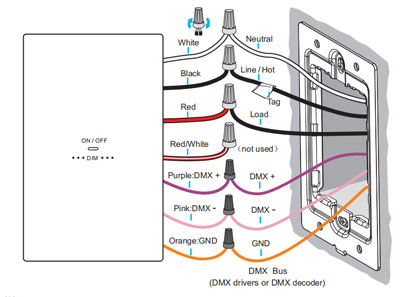

Conecte el regulador de intensidad (2)
|
Modelo
|
SMT-U-1CRDMXW1
|
SMT-U-1CRDMXG1
|
|
Color
|
Blanco
|
Gris
|

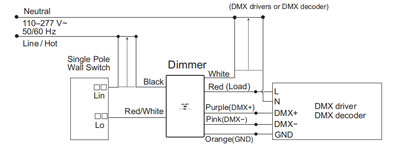

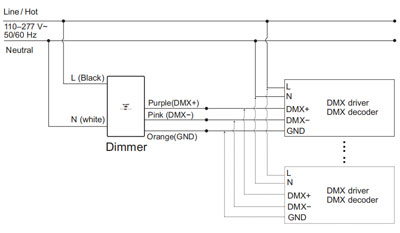

Cableado unipolar (estos modelos admiten cableado unipolar).
|
|
Nota 1: Detecta automáticamente el bus DALI y habilita/deshabilita de forma inteligente su fuente de alimentación de bus incorporada.
Nota 2: Conecte el cable de entrada de CA activo (L) del controlador DALI al cable de carga del atenuador (rojo).
Solución de problemas:
Si el regulador puede iniciarse, pero el controlador DALI no puede iniciarse, verifique si el cable activo y el cable neutro en la entrada del regulador (o controlador DALI) están invertidos.
6、 Conecte el regulador de intensidad (3)
|
Modelo
|
SMT-U-1CRDPW2
|
SMT-U-1CRDPG2
|
|
Color
|
Blanco
|
Gris
|

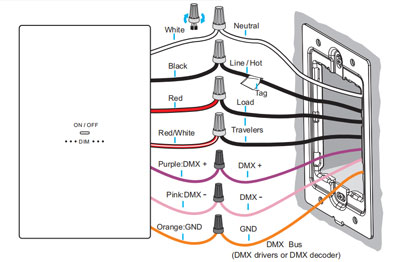

Cableado de 3 vías (estos modelos admiten cableado de 3 vías).
|
|
|
7、 Montar el regulador de intensidad
Presione y encaje en su lugar para completar la instalación. |
8、 Encienda la alimentación en el disyuntor
|
9、

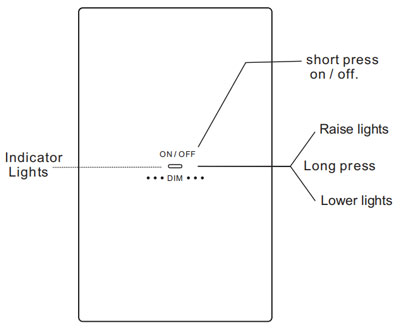

Configuración del funcionamiento del regulador de intensidad
|
Nota: Cuando el botón de atenuación (pulsación larga) alcanza el brillo máximo o mínimo, la luz indicadora parpadea lentamente. |
Ajuste de compensación de gama baja
|

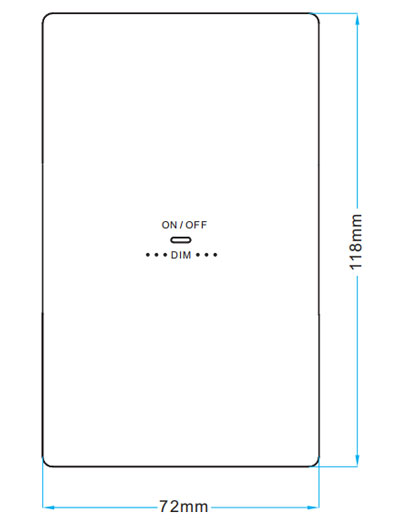

10、 Dimensión del producto
|
|
|
|
|
|
