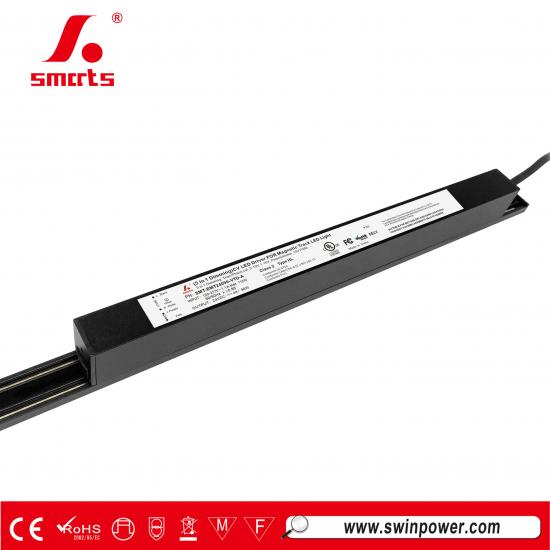

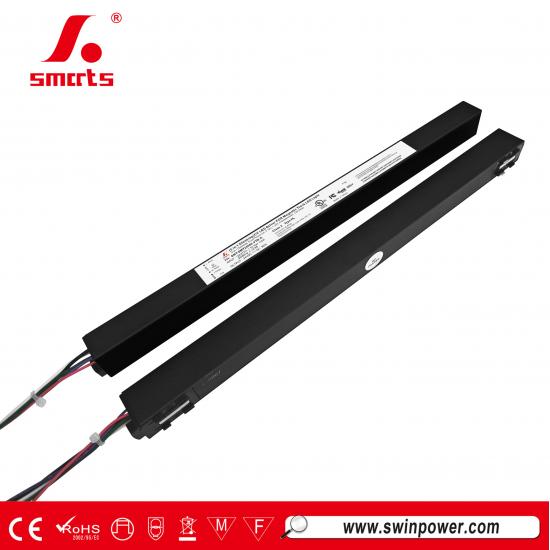

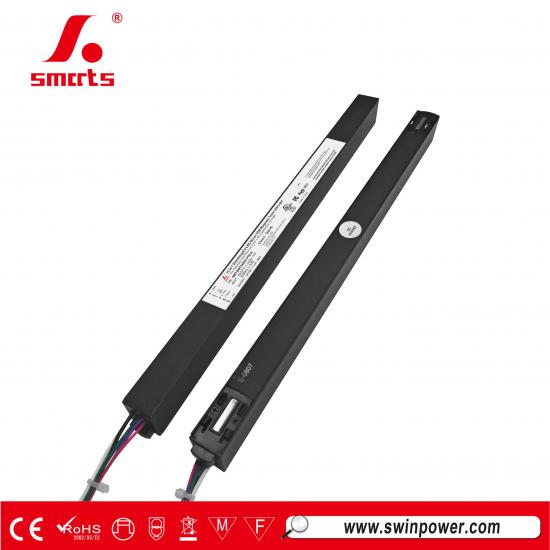

Controlador LED de 200 W con TRIAC y atenuación de 0-10 V para riel magnético, instalación de fuente de alimentación para tiras LED
Rango de voltaje de entrada universal de 100-277 VCA, Triac y controlador LED regulable de 0-10 V Funcionamiento a tensión constante, consumo de carga ultrabajo, funciona perfectamente con una carga inferior al 15%. Totalmente compatible con sistemas de iluminación de riel magnético. 7 años de garantía.
Especificación
| Modelo | SMT-EMT24200-VTD-A | SMT-EMT48200-VTD-A | |
| Certificado | UL/ SELV /FCC / RoHS / REACH | ||
| Producción | Voltaje de CC | 24 V | 48V |
| Tolerancia de voltaje | ±1,5% | ±1% | |
| Regulación de voltaje | ≤0,5% | ||
| Corriente nominal | 8.34A | 4.17A | |
| Potencia nominal | 200 W | ||
| Regulación de carga | ±1% | ||
| Aporte | Rango de voltaje | 120-277 VCA | |
| Rango de frecuencia | 47 - 63 Hz | ||
| Factor de potencia (típico) a plena carga | 0,99 a 120 V CA; 0,95 a 277 V CA | ||
| THD (típ.) a plena carga | <20% a 120 y 277 VCA | ||
| Eficiencia (típ.) a plena carga | ≥91,5 % a 120 V CA ≥93,5 % a 277 V CA | ≥91,5 % a 120 V CA ≥93,5 % a 277 V CA | |
| Corriente alterna (máx.) | 1.9A | ||
| Corriente de arranque (típica) | 28 A, 470 µs a 50 % 120 V CA; 71 A, 328 µs a 50 % 277 V CA | ||
| Corriente de fuga | <0,5 mA | ||
| Protección | Cortocircuito | Modo de recuperación automática tras la eliminación de la condición de fallo | |
| Sobrecarga | ≤120% Modo de corriente constante, se recupera automáticamente tras la eliminación de la condición de fallo | ||
| Temperatura excesiva | Apagado a 100 ℃ ± 10 ℃ de tensión de salida, recuperación automática tras enfriamiento | ||
| Ambiente | Trabajando TEMP. | -40~+60℃ (ver curva de reducción de potencia a continuación) | |
| Humedad de trabajo | 20 - 90% HR sin condensación | ||
| TEM de almacenamiento, humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | ||
| coeficiente de temperatura | ±0,03%/℃ (0 - 50 ℃) | ||
| Seguridad y EMC | Normas de seguridad | UL8750 (EE. UU.) | |
| Resistencia a la tensión | I/P-0/P: 1,8 kVCA I/PF/G: 1,8 kVCA O/PF/G: 0,5 kVCA (EE. UU.) | ||
| Resistencia de aislamiento | I/PO/P: 100 MΩ / 500 V CC / 25 °C / 70 % HR | ||
| Emisión EMC | FCC Parte 15 Subparte B (EE. UU.) | ||
| Prueba de inmunidad Surge | Modo diferente: 2 kV, Modo común: 4 kV | ||
| Otros | Peso neto | 0,85 kg | |
| Dimensión | 366,7*26*24,2 mm (L*A*H) | ||
| Embalaje | 50 unidades/caja | ||
| Notas | 1. Todos los parámetros NO mencionados especialmente se miden con una entrada de 120 VCA, carga nominal y 25 ℃ de temperatura ambiente. | ||
| 2. Con un voltaje de entrada bajo, es necesario reducir la potencia de salida para garantizar una vida útil prolongada. | |||
|
|
|
|
|

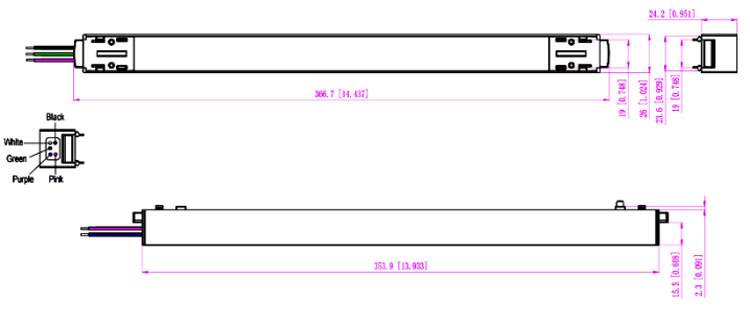

Especificaciones mecánicas
| calibre del alambre | |
| MGQ201 | |
| cables de entrada | Negro (L) Blanco (N) Verde (G) (3*18AWG) |
| Producción | Integrando la vía y a través de la corriente de salida del controlador del riel guía |
| Cable de atenuación | Morado(D+) Rosa(D-) (2*0,35 mm²) |
| Nota: Asegúrese de conectar correctamente estos componentes; de lo contrario, el producto no funcionará correctamente y podría dañarse. | |
Consejos útiles:
1. Corriente máxima recomendada (A) = diámetro del cable (mm²) x 10 A/mm²
Por ejemplo: cable de salida de 1 mm², corriente máxima recomendada (A) = 1 mm² × 10 A/mm² = 10 A
2. Cualquier otra solicitud de cable, podemos personalizarlo.
Pista compatible :
Diagrama de conexión de atenuación
Utilizando dos formas de atenuación simultáneas, Debes asegurarte de que la iluminación LED tenga el máximo brillo; entonces podrás operar con ella.
otro tipo de atenuación;
Utilizando un regulador --- Regulación por corte de fase/TRIAC
1. La modulación por ancho de pulsos (PWM) de la tensión de salida se puede ajustar a través del terminal de entrada de la línea de fase de CA (L) mediante conexión.
Un regulador de fase/Triac o un sistema de iluminación.
2. Trabajar con atenuadores o sistemas de iluminación de fase directa/borde de ataque, MLV y fase inversa/borde de salida, ELV, TRIAC.
3. La carga mínima es de aproximadamente el 15%.
4. Intente utilizar reguladores con una potencia al menos 1,5 veces superior a la potencia de salida del controlador.
Utilizando un regulador de intensidad ---0-10/ 1-10V/ 10V PWM/ Regulación por potenciómetro
Productos relacionados
|

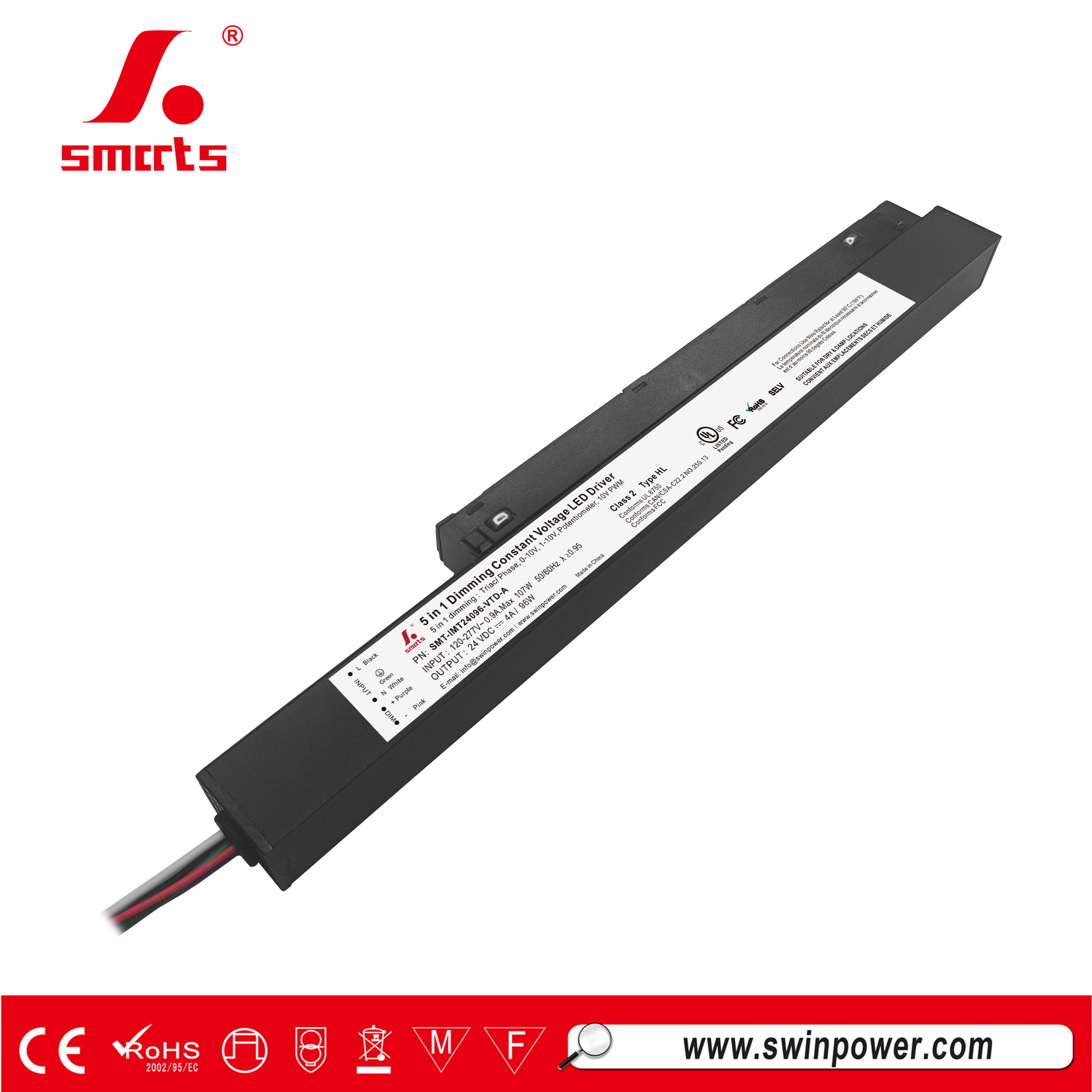

Este Fuente de alimentación LED para foco magnético de riel de 150 W Presenta un diseño ultradelgado, ideal para su instalación en rieles interiores estrechos. Su carcasa de aluminio garantiza una excelente disipación del calor. Cumple con las normativas internacionales de iluminación de seguridad y se comercializa principalmente en Norteamérica. Incluye una garantía de 7 años.
