Caja de conexiones de controlador LED de voltaje constante no regulable 100-277vac 288w a la venta

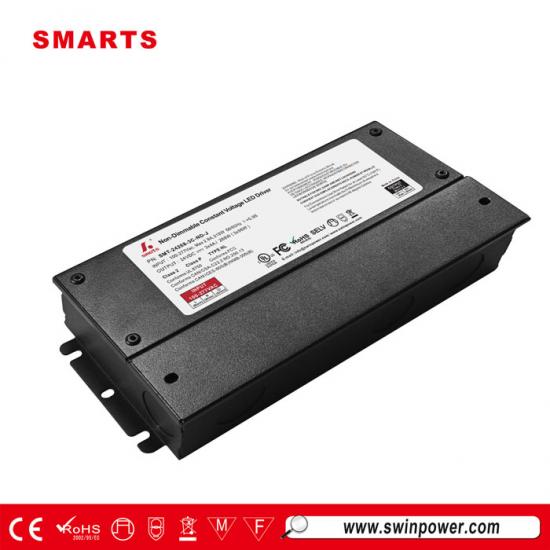

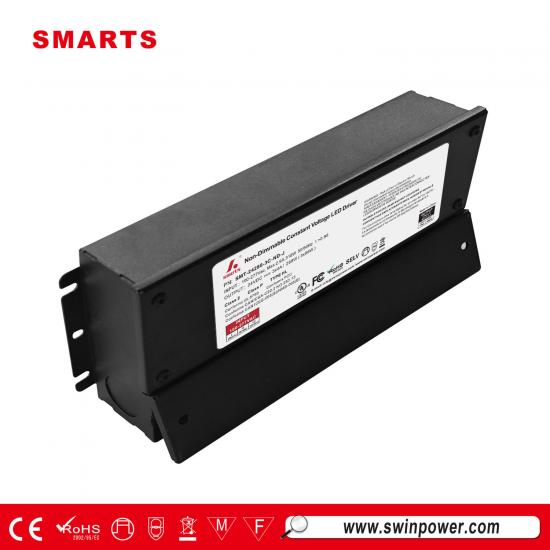

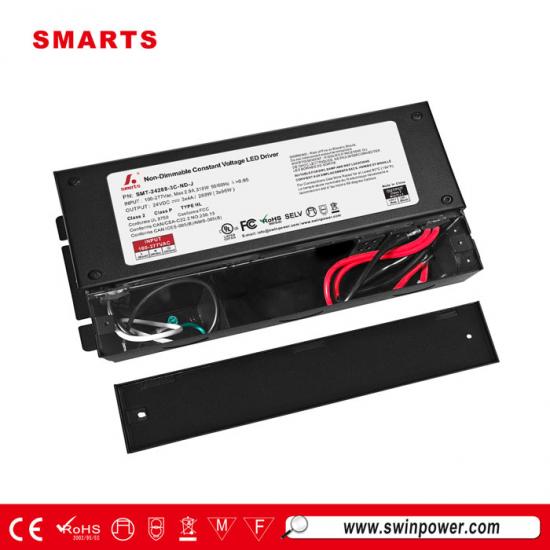

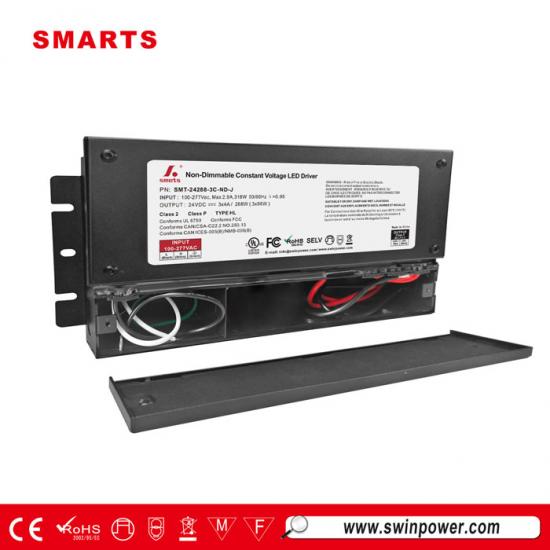

El controlador LED no regulable de 288 W y 24 V está integrado con la caja de conexiones. El voltaje de salida se puede ajustar mediante la perilla. Diseño de carcasa metálica, buena disipación de calor. Con función de protección contra cortocircuito/sobretemperatura/sobrecarga. Certificado UL, adecuado para la instalación de proyectos de iluminación LED en interiores. 7 años de garantía
Especificación
| Modelo | SMT-C24288-ND-J | SMT-C48288-ND-J | |
| Certificado | UL / FCC / Tipo HL/ Clase P / Clase 2 / SELV / CE / RoHS / REACH | ||
| Producción | Voltaje CC | 24V | 48V |
| Ajuste de voltaje | / | ||
| Tolerancia de voltaje | ±0,5% | ±1% | |
| Regulación de voltaje | â¤0,5% | ||
| Corriente nominal | 3*4A | 3*2A | |
| potencia nominal | 288W(3*96W) | ||
| Regulación de carga | ±1% | ||
| Aporte | Rango de voltaje | 110-277 VCA | |
| Rango de frecuencia | 47 - 63Hz | ||
| Factor de potencia (típico) @ carga completa | â¥0,99@120VAC â¥0,95@277VAC | ||
| THD (típico) @ carga completa | <20% a 120 VCA y 277 VCA | ||
| Eficiencia (típ.) @ carga completa |
â¥90,5%@120VCA â¥92,5%@277VAC |
â¥90%@120VAC â¥92,5%@277VAC |
|
| Corriente CA (máx.) | 3.1A | ||
| Energía en espera | â¤0,5W | ||
| Corriente de irrupción (típica) | 38A,640us@50%Ipico120VAC;79A,920us@50%Ipico277VAC | ||
| corriente de fuga | <0,5 mA | ||
| Protección | Cortocircuito | Modo de hipo, se recupera automáticamente después de que se elimina la condición de falla | |
| Sobrecarga | â¤120% Modo Hipo, se recupera automáticamente después de que se elimina la condición de falla | ||
| Sobre temperatura | 100 ℃ ± 10 ℃ apaga el voltaje de salida, se recupera automáticamente después del enfriamiento | ||
| Ambiente | TEMPERATURA DE TRABAJO. | -40~+60°C (consulte la curva de reducción de potencia a continuación) | |
| Humedad de trabajo | 20 - 95 % HR sin condensación | ||
| Almacenamiento TEM., Humedad | -40 - +80 °C, 10 - 95 % RH sin condensación | ||
| Coeficiente TEMP. | ±0,03%/â(0 - 50â) | ||
| TEMPERATURA ambiente. | 45°C | ||
| Caso TEMP. | 90°C | ||
| Seguridad y compatibilidad electromagnética | Normas de seguridad | UL8750 CAN/CSA-C22.2 No.250.13 (EE. UU.) | |
| Tensión soportada | I/P-O/P: 1,8 KVAC I/P-FG: 1,8 KVAC O/P-FG: 1,8 KVAC (EE. UU.) | ||
| Resistencia de aislamiento | I/P-O/P: 100 MΩ/ 500 V CC/ 25 °C/ 70 % RH | ||
| Emisión CEM | FCC 47 CFR Parte 15, Subparte B (EE. UU.) | ||
| Prueba de inmunidad contra sobretensiones | Modo diferente: 2KV, modo común: 4KV | ||
| Otros | Peso neto | 2,45 kilos | |
| Dimensión | 293*125*42,7 mm (largo x ancho x alto) | ||
| Embalaje | 353*295*297mm 10 piezas/caja | ||
| Notas | 1. Todos los parámetros NO mencionados especialmente se miden con una entrada de 120 VCA, carga nominal y 25 ℃ de temperatura ambiente. | ||
| 2. Bajo voltaje de entrada bajo, se requiere reducir la potencia de salida para garantizar una larga vida útil. | |||
| 3. Con respecto a los tipos de carga del controlador LED donde el controlador cumple con los requisitos de emisiones armónicas de ANSl C82.77-10. | |||
|
|
 |
 |
 |
Especificaciones mecánicas
| calibre de alambre americano | |
| Cable de entrada | Negro (L) Blanco (N) Verde (G)(3*18AWG) |
| Cable de salida (24V y 48V) | Rojo (V+) Negro (V-)(2*18AWG) |
| Rojo (V+) Negro (V-)(2*18AWG) | |
| Observaciones: asegúrese de conectarlos correctamente, de lo contrario su producto no funcionará correctamente y podría dañarse. | |
Recomendación del MCBï¼
| Cuando el voltaje de entrada es de 120 VCA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo de interruptor automático | Nivel | El número de controladores LED |
| tipo C | 10A | 1 |
| 13A | 1 | |
| 16A | 2 | |
| 20A | 2 | |
| 25A | 3 | |
| Cuando el voltaje de entrada es de 277 VCA, la cantidad de controladores LED que coinciden con los disyuntores es la siguiente: | ||
| Tipo de interruptor automático | Nivel | El número de controladores LED |
| tipo C | 10A | 2 |
| 13A | 3 | |
| 16A | 3 | |
| 20A | 5 | |
| 25A | 6 | |
Operación de atenuación
Instrucción
1. Confirme si el voltaje de entrada nominal de la fuente de alimentación está dentro del rango de voltaje del mercado antes de su uso.
2. Preste atención a la distinción entre las líneas de entrada y salida de la fuente de alimentación para evitar daños en la energía o accidentes de seguridad innecesarios causados al conectar la línea inversa.
3. La fuente de alimentación no se puede apilar para la instalación (ubicación) y la distancia de instalación entre la fuente de alimentación y la fuente de alimentación debe ser superior a 10 cm. Se deben instalar varias fuentes de alimentación en un espacio estrecho y la temperatura ambiental debe ser inferior a 55 ℃ durante el uso; Por ejemplo, cajas de distribución, etc.
4. Para prolongar la vida útil de la fuente de alimentación, la fuente de alimentación debe instalarse en un entorno que sea propicio para la disipación del calor tanto como sea posible;
5. A medida que aumenta la temperatura ambiente, la energía utilizada por la fuente de alimentación disminuye gradualmente y la vida útil de la fuente de alimentación también se acorta gradualmente.
6. No lo utilice bajo cargas anormales: la sobrecarga puede causar daños a la fuente de alimentación y las cargas extremadamente ligeras pueden provocar un mal funcionamiento de la fuente de alimentación.
7. Para garantizar la seguridad y reducir las interferencias, asegúrese de que el cable de conexión a tierra esté conectado a tierra de manera confiable.
8. Si el controlador LED no funciona normalmente, pl. no realice mantenimiento en privado, pero contáctenos: sales1@smartselectronics.com O responda la llamada telefónica: 0086-595-27256889
