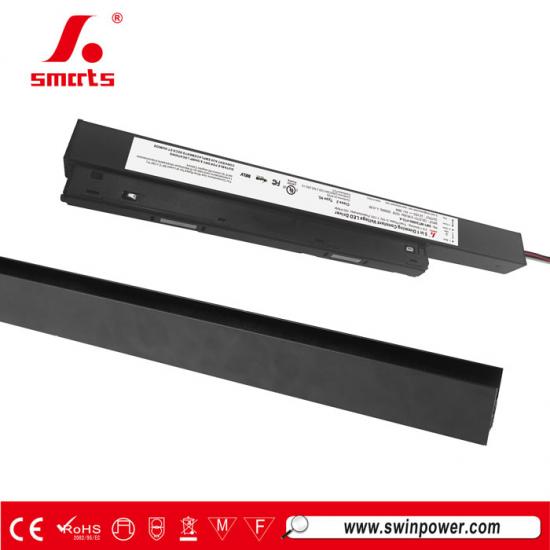

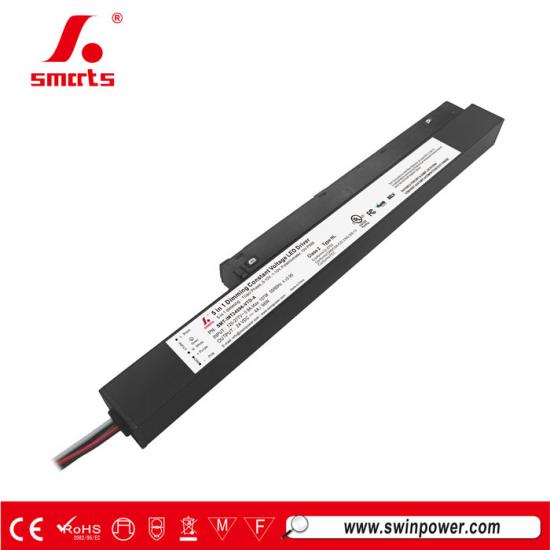

Riel magnético de 100-277 V CA con triac y controlador LED regulable de 100 W (0-10 V) para iluminación LED.
Energía inteligente controlador LED para luz de riel magnético Con modo de regulación 5 en 1, requiere muy poca carga y funciona perfectamente con una carga del 15 %. Los modos de regulación incluyen PWM y dropout. Cumple con las normativas internacionales de seguridad en iluminación. Garantía de 7 años.
Especificación
| Modelo | SMT-IMT24100-VTD-A | SMT-IMT48100-VTD-A | |
| Certificado | UL/ SELV / FCC / RoHS / REACH | ||
| Producción | Voltaje de CC | 24 V | 48V |
| Tolerancia de voltaje | ±1,5% | ±1% | |
| Regulación de voltaje | ≤0,5% | ||
| Corriente nominal | 4.17A | 2.08A | |
| Potencia nominal | 100 W | ||
| Regulación de carga | ±1% | ||
| Aporte | Rango de voltaje | 110-277 VCA | |
| Rango de frecuencia | 47 - 63 Hz | ||
| Factor de potencia (típico) a plena carga | 0,99 a 120 VCA 0,95 a 277 VCA | ||
| THD (típ.) a plena carga | <20% a 120 VCA y 277 VCA | ||
| Eficiencia (típ.) a plena carga |
≥88,5 % a 120 V CA
≥91% a 277 VCA |
≥88,5 % a 120 V CA
≥91% a 277 VCA |
|
| Corriente alterna (máx.) | 1.2A | ||
| Corriente de arranque (típica) | 17 A, 810 µs al 50 % de la corriente pico a 110 V CA; 38 A, 148 µs al 50 % de la corriente pico a 277 V CA | ||
| Corriente de fuga | <0,5 mA | ||
| Protección | Cortocircuito | Modo de recuperación automática tras la eliminación de la condición de fallo | |
| Sobrecarga | ≤120% Modo de corriente constante, se recupera automáticamente tras la eliminación de la condición de fallo | ||
| Temperatura excesiva | Apagado a 100 ℃ ± 10 ℃ de tensión de salida, recuperación automática tras enfriamiento | ||
| Ambiente | Trabajando TEMP. | -40~+60℃ (ver curva de reducción de potencia a continuación) | |
| Humedad de trabajo | 20 - 90% HR sin condensación | ||
| TEM de almacenamiento, humedad | -40 - +80 ℃, 10 - 95 % HR sin condensación | ||
| coeficiente de temperatura | ±0,03%/℃ (0 - 50 ℃) | ||
| Seguridad y EMC | Normas de seguridad | UL8750 (EE. UU.) | |
| Resistencia a la tensión | I/P-0/P: 1,8 kVCA I/PF/G: 1,8 kVCA O/PF/G: 0,5 kVCA (EE. UU.) | ||
| Resistencia de aislamiento | Entrada/Salida: 100 MΩ/ 500 V CC/ 25 °C/ 70 % HR | ||
| Emisión EMC | FCC Parte 15 Subparte B (EE. UU.) | ||
| Prueba de inmunidad Surge | Modo diferente: 2 kV, Modo común: 4 kV | ||
| Otros | Peso neto | 0,4 kg | |
| Dimensión | 309,5*22,4*44 mm / 12,18*1,73*0,88 pulgadas (L*A*H) | ||
| Embalaje | 20 unidades/caja | ||
| Notas | 1. Todos los parámetros NO mencionados especialmente se miden con una entrada de 120 VCA, carga nominal y 25 ℃ de temperatura ambiente. | ||
| 2. Con un voltaje de entrada bajo, es necesario reducir la potencia de salida para garantizar una vida útil prolongada. | |||
|
|
|
|
|

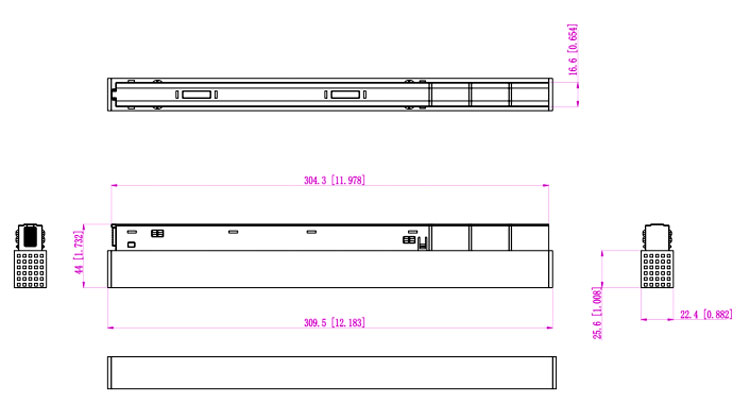

Especificaciones mecánicas
| calibre del alambre | |
| MGQ201 | |
| cables de entrada | Negro (L) Blanco (N) Verde (G) (3*18AWG) |
| Producción | Integrando la vía y a través de la corriente de salida del controlador del riel guía |
| Cable de atenuación | Morado(D+) Rosa(D-) (2*0,35 mm²) |
| Nota: Asegúrese de conectar correctamente estos componentes; de lo contrario, el producto no funcionará correctamente y podría dañarse. | |
Consejos útiles:
1. Corriente máxima recomendada (A) = diámetro del cable (mm²) x 10 A/mm²
Por ejemplo: cable de salida de 1 mm², corriente máxima recomendada (A) = 1 mm² × 10 A/mm² = 10 A
2. Cualquier otra solicitud de cable, podemos personalizarlo.

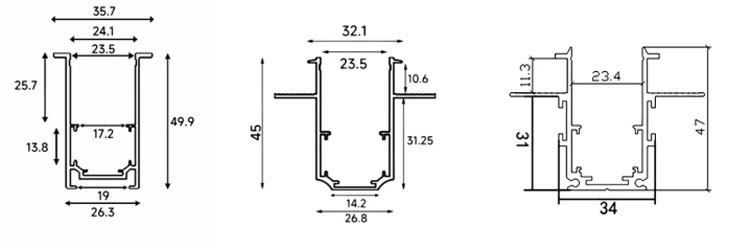

Pista compatible :
Diagrama de conexión de atenuación

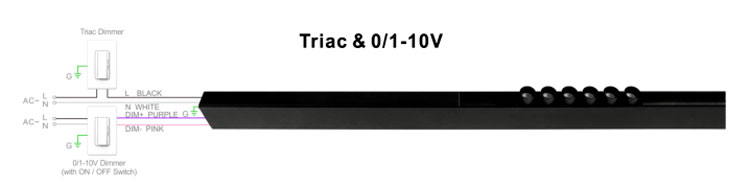

Utilizando dos formas de atenuación simultáneas, Debes asegurarte de que la iluminación LED tenga el máximo brillo; entonces podrás operar con ella.
otro tipo de atenuación;

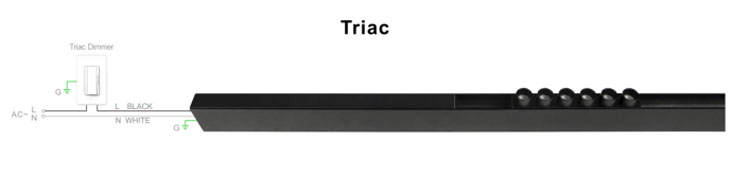

Utilizando un regulador --- Regulación por corte de fase/TRIAC
1. La modulación por ancho de pulsos (PWM) de la tensión de salida se puede ajustar a través del terminal de entrada de la línea de fase de CA (L) mediante conexión.
Un regulador de fase/Triac o un sistema de iluminación.
2. Trabajar con atenuadores o sistemas de iluminación de fase directa/borde de ataque, MLV y fase inversa/borde de salida, ELV, TRIAC.
3. La carga mínima es de aproximadamente el 15%.
4. Intente utilizar reguladores con una potencia al menos 1,5 veces superior a la potencia de salida del controlador.

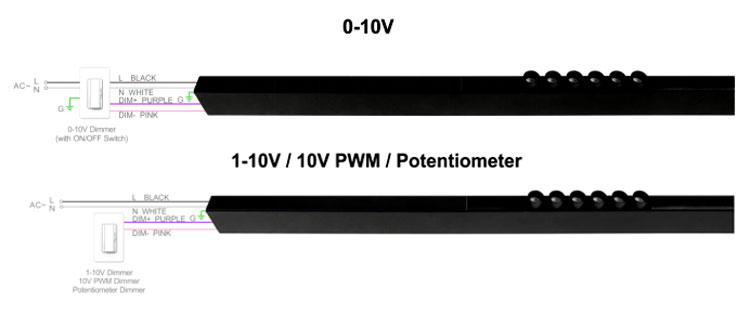

Utilizando un regulador de intensidad ---0-10/ 1-10V/ 10V PWM/ Regulación por potenciómetro
