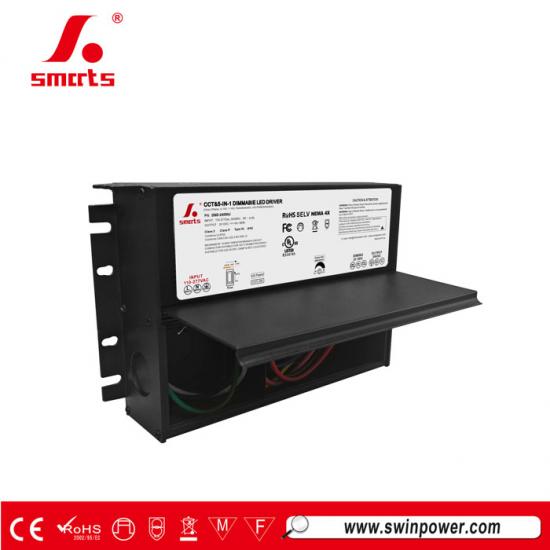

Fuente de alimentación del controlador de luces de tira LED regulable CCT y triac/0 10v de voltaje constante de 24v/48v con certificación UL
24v/48v CCT y triac/0 10v 96W controlador LED regulable 110-277vac función de salida universal con requisitos de carga ultrabaja, capaz de funcionar perfectamente con una carga del 10-100%
Especificación
| Número de modelo | DSD-24096J | DSD-48096J |
| Tipo de salida | ||
| Poder Retenido | 96W | |
| Voltaje retenido | 24V | 48V |
| Corriente retenida | 4A | 2A |
| Tolerancia de voltaje | ±0,5 V | |
| Regulacion de voltaje | ±0,5% | |
| Regulación de carga | ±1% | |
| Tipo de entrada | ||
| Rango de voltaje | 110-277V | |
| Rango de frecuencia | 47-63HZ | |
| Eficiencia (típica) | 89%@120VCA 90%@277VCA | |
| Distorsión armónica total | THD < 15%(@100% de carga) | |
| Factor de potencia (típico) | 0,99 a 120 VCA 0,98 a 277 VCA | |
| Corriente CA (típica) | 1.02A | |
| Corriente de irrupción (típica) | 25A | |
| Corriente de fuga | <0,5 mA | |
| PROTECCION | ||
| Cortocircuito | apague el voltaje de salida, vuelva a encenderlo para recuperarse después de eliminar la condición de falla | |
| Sobrecarga | Reduzca de forma inteligente el voltaje de salida, la recuperación automática o vuelva a encenderlo para recuperarlo. | |
| demasiado templado | 100 ℃ ± 10 ℃ Reduce de forma inteligente el voltaje de salida y la corriente. Auto-recuperación después de más | |
| se elimina la carga | ||
| AMBIENTE | ||
| Temperatura de trabajo. | Tcase=-40 ~ +60 (consulte la sección “SALIDA vs TEMPERATURA”) | |
| Humedad de trabajo | 20 ~ 95% HR sin condensación | |
| Temperatura de almacenamiento, humedad | -40 ~ +90, 10 ~ 95% humedad relativa | |
| Coeficiente de temperatura | ±0.03%/℃(0~50℃) | |
| Vibración | 10~500Hz, 5G 10min./1 ciclo, período de 60min. cada uno a lo largo de los ejes X,Y,Z | |
| SEGURIDAD Y EMC | ||
| Estándares de seguridad | UL8750, CSAC22.2 N° 250.0-08 | |
| Tensión soportada | I/PO/P: 1.88KVCA | |
| Resistencia de aislamiento | I/PO/P: 100 M ohmios/500 VCC/25/70% HR | |
| Emisión CEM | Cumplimiento de la FCC parte 15 Subparte B | |
| OTROS | ||
| Dimensión | 188x120,5x42 mm (largo x ancho x alto) | |
| Embalaje | - | |
 |
 |
 |
 |
Especificaciones mecánicas
Especificación del cable
| DSD-J | Aporte | Producción | Atenuación 0/1-10V | ||||||
| Fuerza | Función | Color | Especificaciones. | Función | Color | Especificaciones. | Función | Color | Especificaciones. |
| 96W | CA L | Negro | 18AWG | CC+ | Rojo | 18AWG | Atenuado+ | Púrpura | 18AWG |
| CA norte | Blanco | 18AWG | CORRIENTE CONTINUA- | Negro | 18AWG | Oscuro- | Rosa | 18AWG | |
| Suelo | Verde | 18AWG | CW- | Amarillo | 18AWG | Oscuro- | Naranja | 18AWG | |
Introducción a la función
Montaje
1. Este controlador debe instalarse en un área bien ventilada y libre de gases y
vapores explosivos. La circulación del aire es esencial para la disipación del calor.
2. El espacio recomendado entre los controladores LED debe ser de un mínimo de 4” (10 cm).
3. No monte el controlador cerca o encima de objetos que puedan irradiar.
Se recomienda encarecidamente el montaje vertical .
4.Seleccione una ubicación adecuada que pueda soportar el peso del producto.
5.Utilice las pestañas de montaje en los lados izquierdo y derecho del controlador para montar el producto.
Diagrama de conexión
usando atenuación de corte de fase/TRIAC
1. A través de un atenuador de fase o sistema de iluminación, controle la línea de fase de CA de entrada (L) y ajuste la salida PWM
2. Modo de atenuación Triac: fase directa y fase inversa, atenuación MLV, ELV
3 .Intente utilizar atenuadores con una potencia de al menos 1,5 veces la potencia de salida del controlador.
Operación de atenuación
Productos relacionados

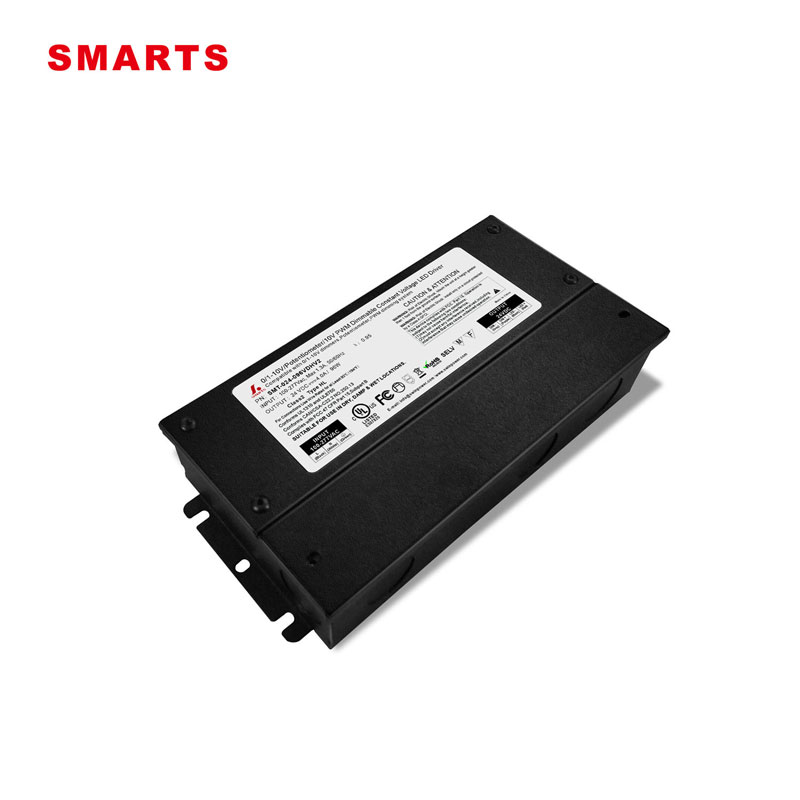

| Controlador LED regulable de 24 V 0 10 V de 100 W integrado con diseño de caja de conexiones, modo de trabajo de voltaje constante, eficiencia de hasta 86 %, certificado UL, vendido principalmente a Norteamérica Modelo: SMT-024-096VDHV2 Voltaje de entrada: 100-277vac Modo de atenuación: 0 10v Tamaño regulable
|
