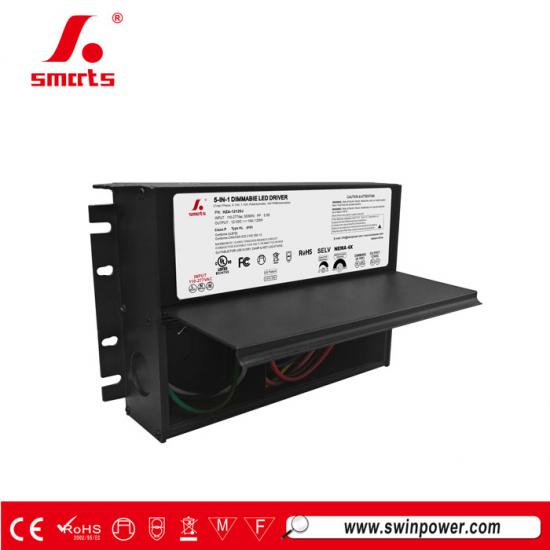

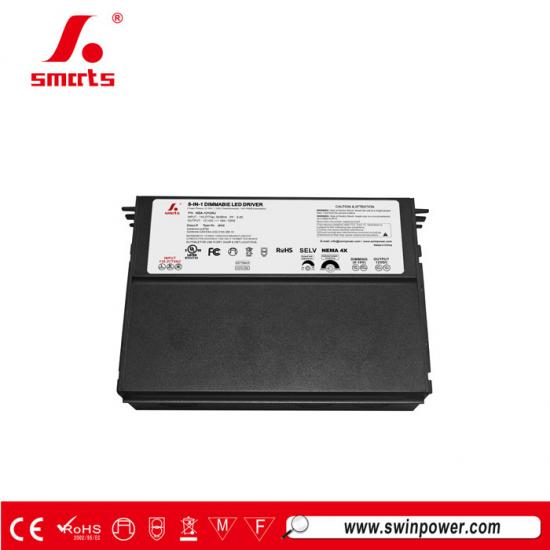

Triac & 0 10v regulable 120w 12v/24v/48v tira de luz led controlador transformador caja de conexiones
Este controlador LED regulable TRIAC de 120 W y 0 10 V tiene un diseño integrado con la caja de conexiones. Es fácil y rápido de instalar. Tiene requisitos de carga ultrabajos y puede funcionar perfectamente con una carga del 10 al 100 %. Tiene una perilla de función de ajuste fino de voltaje incorporada y una garantía de 5 años.
Especificación
| Número de modelo | HZA-12120J | HZA-24120J | HZA-48120J |
| Tipo de salida | |||
| Poder Retenido | 120W | ||
| Voltaje retenido | 12V | 24V | 48V |
| Corriente retenida | 10 A | 5A | 2.5A |
| Tolerancia de voltaje | ±0,5 V | ||
| Regulacion de voltaje | ±0,5% | ||
| Regulación de carga | ±1% | ||
| Tipo de entrada | |||
| Rango de voltaje | 110-277V | ||
| Rango de frecuencia | 47-63HZ | ||
| Eficiencia (típica) | 87%@120VCA 88%@277VCA | ||
| Distorsión armónica total | THD < 15%(@100% de carga) | ||
| Factor de potencia (típico) | 0,99 a 120 VCA 0,98 a 277 VCA | ||
| Corriente CA (típica) | 1.25A | ||
| Corriente de irrupción (típica) | 27A | ||
| Corriente de fuga | <0,5 mA | ||
| PROTECCION | |||
| Cortocircuito | Modo de hipo, se recupera automáticamente después de que se elimina la condición de falla. | ||
| Sobrecarga | Reduzca de forma inteligente el voltaje de salida, la recuperación automática o vuelva a encenderlo para recuperarlo. | ||
| demasiado templado | 100 ℃ ± 10 ℃ apaga el voltaje de salida y se recupera automáticamente después del enfriamiento. | ||
| AMBIENTE | |||
| Temperatura de trabajo. | Tcase=-40 ~ +60 (consulte la sección “SALIDA vs TEMPERATURA”) | ||
| Humedad de trabajo | 20 ~ 95% HR sin condensación | ||
| Temperatura de almacenamiento, humedad | -40 ~ +90, 10 ~ 95% humedad relativa | ||
| Coeficiente de temperatura | ±0.03%/℃(0~50℃) | ||
| Vibración | 10~500Hz, 5G 10min./1 ciclo, período de 60min. cada uno a lo largo de los ejes X,Y,Z | ||
| SEGURIDAD Y EMC | |||
| Estándares de seguridad | UL8750, CSAC22.2 N° 250.0-08 | ||
| Tensión soportada | I/PO/P: 1.88KVCA | ||
| Resistencia de aislamiento | I/PO/P: 100 M ohmios/500 VCC/25/70% HR | ||
| Emisión CEM | Cumplimiento de la FCC parte 15 Subparte B | ||
| OTROS | |||
| Dimensión | 188x120,5x42 mm (largo x ancho x alto) | ||
| Embalaje | - | ||
 |
 |
 |
 |
Especificaciones mecánicas
Especificación del cable
| HZA-J | Aporte | Producción | Atenuación 0/1-10V | ||||||
| Fuerza | Función | Color | Especificaciones. | Función | Color | Especificaciones. | Función | Color | Especificaciones. |
| 120W | CA L | Negro | 18AWG | CC+ | Rojo | 18AWG | Atenuado+ | Púrpura | 18AWG |
| CA norte | Blanco | 18AWG | CORRIENTE CONTINUA- | Negro | 18AWG | Oscuro- | Rosa | 18AWG | |
| Suelo | Verde | 18AWG | / | / | / | / | / | / | |
Introducción a la función
Montaje
1. Este controlador debe instalarse en un área bien ventilada y libre de gases y vapores explosivos. La circulación del aire es esencial para la disipación del calor.
2. El espacio recomendado entre los controladores LED debe ser de un mínimo de 4” (10 cm).
3. No monte el controlador cerca o encima de objetos que puedan irradiar calor. Se recomienda encarecidamente el montaje vertical.
4.Seleccione una ubicación adecuada que pueda soportar el peso del producto.
5.Utilice las pestañas de montaje en los lados izquierdo y derecho del controlador para montar el producto.
Diagrama de conexión
Uso de atenuación de corte de fase/TRIAC
1. A través de un atenuador de fase o un sistema de iluminación, controle la línea de fase de CA de entrada (L) y ajuste la salida PWM.
2.Modo de atenuación Triac: fase directa y fase inversa, atenuación MLV, ELV
3. Intente utilizar atenuadores con una potencia de al menos 1,5 veces la potencia de salida del controlador.
Operación de atenuación
Productos relacionados

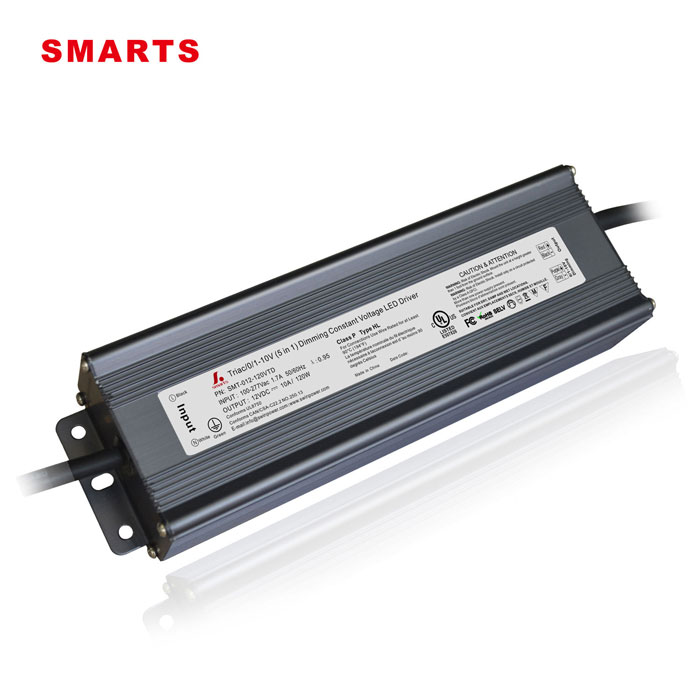

| Diseño de carcasa de aluminio con controlador LED regulable 277vac 120W triac y 0 10v , grado impermeable ip67, efectivamente resistente al agua y al polvo, fácil y rápido de instalar, adecuado para proyectos de iluminación exterior Modelo: SMT-012-120VTD Voltaje de entrada: 100-277vac Modo de atenuación: triac y 0 10v Regulable
|
