Fuente de alimentación del controlador LED con salida PWM regulable 96w 24 voltios TRIAC y 0 10V

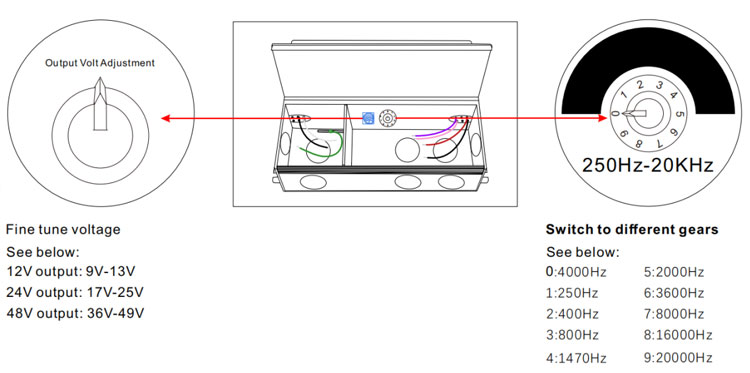

Este controlador LED regulable triac& 0 10v funciona en voltaje constante y modo de salida PWM. Tiene una perilla de función de frecuencia ajustable incorporada de 8 niveles, que se puede ajustar según las condiciones específicas de la lámpara y del usuario. Tiene una garantía de 7 años.
Especificación
| Número de modelo | HZA-24096J | HZA-48096J |
| Tipo de salida | ||
| Poder Retenido | 96W | |
| Voltaje retenido | 24V | 48V |
| Corriente retenida | 4A | 2A |
| Tolerancia de voltaje | ±0,5 V | |
| Regulacion de voltaje | ±0,5% | |
| Regulación de carga | ±1% | |
| Tipo de entrada | ||
| Rango de voltaje | 110-277V | |
| Rango de frecuencia | 47-63HZ | |
| Eficiencia (típica) | 85%@120VCA 86%@277VCA | |
| Distorsión armónica total | THD < 15%(@100% de carga) | |
| Factor de potencia (típico) | 0,99 a 120 VCA 0,98 a 277 VCA | |
| Corriente CA (típica) | 1.02A | |
| Corriente de irrupción (típica) | 25A | |
| Corriente de fuga | <0,5 mA | |
| PROTECCION | ||
| Cortocircuito | Modo de hipo, se recupera automáticamente después de que se elimina la condición de falla. | |
| Sobrecarga | Reduzca de forma inteligente el voltaje de salida, la recuperación automática o vuelva a encenderlo para recuperarlo. | |
| demasiado templado | 100 ℃ ± 10 ℃ apaga el voltaje de salida y se recupera automáticamente después del enfriamiento. | |
| AMBIENTE | ||
| Temperatura de trabajo. | Tcase=-40 ~ +60 (consulte la sección “SALIDA vs TEMPERATURA”) | |
| Humedad de trabajo | 20 ~ 95% HR sin condensación | |
| Temperatura de almacenamiento, humedad | -40 ~ +90, 10 ~ 95% humedad relativa | |
| Coeficiente de temperatura | ±0.03%/℃(0~50℃) | |
| Vibración | 10~500Hz, 5G 10min./1 ciclo, período de 60min. cada uno a lo largo de los ejes X,Y,Z | |
| SEGURIDAD Y EMC | ||
| Estándares de seguridad | UL8750, CSAC22.2 N° 250.0-08 | |
| Tensión soportada | I/PO/P: 1.88KVCA | |
| Resistencia de aislamiento | I/PO/P: 100 M ohmios/500 VCC/25/70% HR | |
| Emisión CEM | Cumplimiento de la FCC parte 15 Subparte B | |
| OTROS | ||
| Dimensión | 188x120,5x42 mm (largo x ancho x alto) | |
| Embalaje | - | |
 |
 |
 |
 |

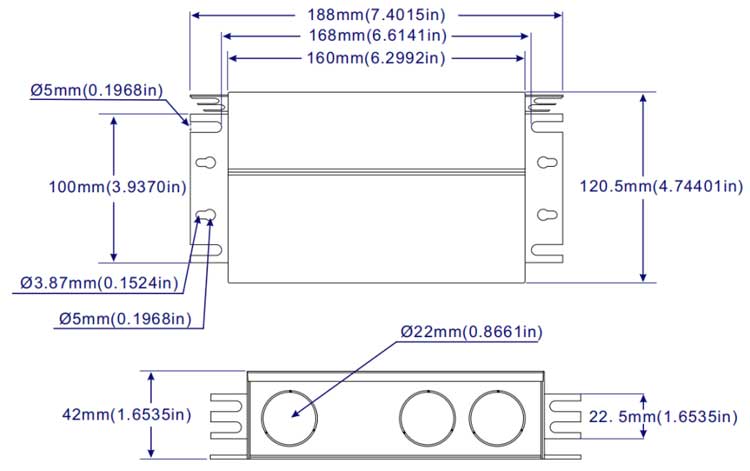

Especificaciones mecánicas
Especificación del cable
| HZA-J | Aporte | Producción | Atenuación 0/1-10V | ||||||
| Fuerza | Función | Color | Especificaciones. | Función | Color | Especificaciones. | Función | Color | Especificaciones. |
| 96W | CA L | Negro | 18AWG | CC+ | Rojo | 18AWG | Atenuado+ | Púrpura | 18AWG |
| CA norte | Blanco | 18AWG | CORRIENTE CONTINUA- | Negro | 18AWG | Oscuro- | Rosa | 18AWG | |
| Suelo | Verde | 18AWG | / | / | / | / | / | / | |
Introducción a la función

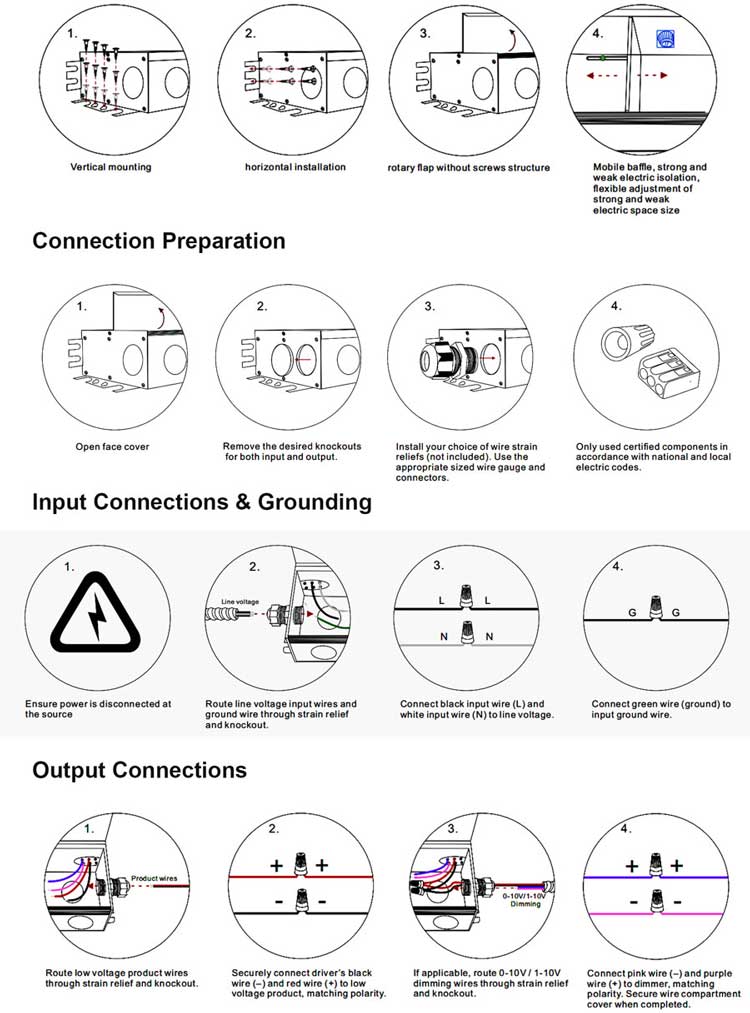

Montaje
1. Este controlador debe instalarse en un área bien ventilada y libre de gases y vapores explosivos. La circulación del aire es esencial para la disipación del calor.
2. El espacio recomendado entre los controladores LED debe ser de un mínimo de 4” (10 cm).
3. No monte el controlador cerca o encima de objetos que puedan irradiar calor. Se recomienda encarecidamente el montaje vertical.
4.Seleccione una ubicación adecuada que pueda soportar el peso del producto.
5.Utilice las pestañas de montaje en los lados izquierdo y derecho del controlador para montar el producto.

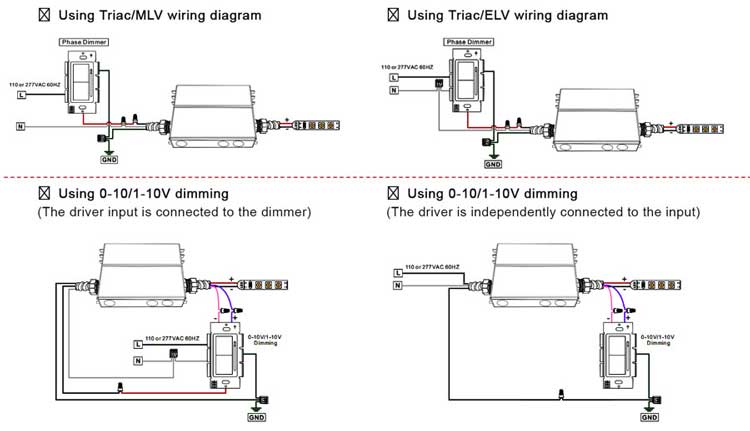

Diagrama de conexión
Uso de atenuación de corte de fase/TRIAC
1. A través de un atenuador de fase o un sistema de iluminación, controle la línea de fase de CA de entrada (L) y ajuste la salida PWM.
2.Modo de atenuación Triac: fase directa y fase inversa, atenuación MLV, ELV
3. Intente utilizar atenuadores con una potencia de al menos 1,5 veces la potencia de salida del controlador.
Operación de atenuación
