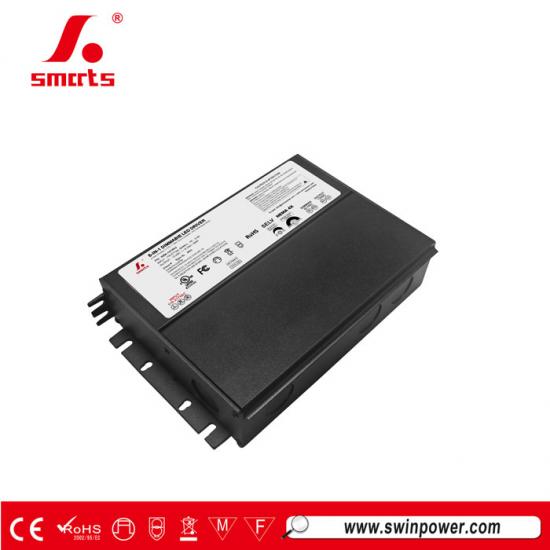

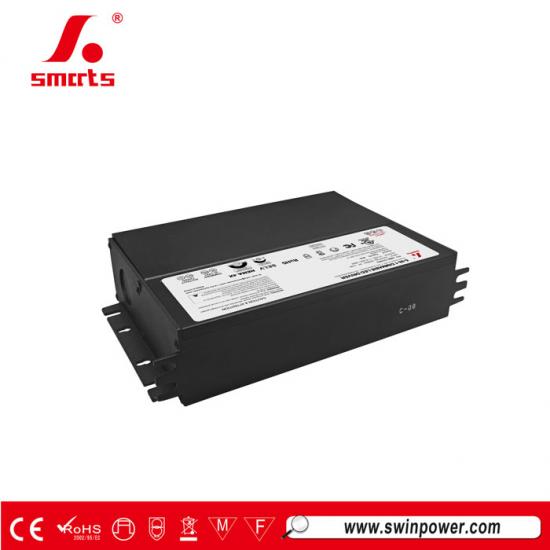

277VAC pwm hizo salir 12v/24v 100W triac y 0 10v regulable llevó el precio de la fuente de alimentación del conductor de la luz de tira
Voltaje de entrada 110-277vac Triac/0-10V/1-10V/10VPWM/potenciómetro controlador LED regulable y caja de conexiones diseño integrado, instalación fácil y rápida, con requisitos de carga ultrabaja, capaz de funcionar perfectamente con una carga del 10-100%
Especificación
| Número de modelo | HZA-12100J | HZA-24100J | HZA-48100J |
| Tipo de salida | |||
| Poder Retenido | 100W | ||
| Voltaje retenido | 12V | 24V | 48V |
| Corriente retenida | 8.33A | 4.16A | 2.08A |
| Tolerancia de voltaje | ±0,5 V | ||
| Regulacion de voltaje | ±0,5% | ||
| Regulación de carga | ±1% | ||
| Tipo de entrada | |||
| Rango de voltaje | 110-277V | ||
| Rango de frecuencia | 47-63HZ | ||
| Eficiencia (típica) | 86%@120VCA 87%@277VCA | ||
| Distorsión armónica total | THD < 15%(@100% de carga) | ||
| Factor de potencia (típico) | 0,99 a 120 VCA 0,98 a 277 VCA | ||
| Corriente CA (típica) | 1.04A | ||
| Corriente de irrupción (típica) | 26A | ||
| Corriente de fuga | <0,5 mA | ||
| PROTECCION | |||
| Cortocircuito | Modo de hipo, se recupera automáticamente después de que se elimina la condición de falla. | ||
| Sobrecarga | Reduzca de forma inteligente el voltaje de salida, la recuperación automática o vuelva a encenderlo para recuperarlo. | ||
| demasiado templado | 100 ℃ ± 10 ℃ apaga el voltaje de salida y se recupera automáticamente después del enfriamiento. | ||
| AMBIENTE | |||
| Temperatura de trabajo. | Tcase=-40 ~ +60 (consulte la sección “SALIDA vs TEMPERATURA”) | ||
| Humedad de trabajo | 20 ~ 95% HR sin condensación | ||
| Temperatura de almacenamiento, humedad | -40 ~ +90, 10 ~ 95% humedad relativa | ||
| Coeficiente de temperatura | ±0.03%/℃(0~50℃) | ||
| Vibración | 10~500Hz, 5G 10min./1 ciclo, período de 60min. cada uno a lo largo de los ejes X,Y,Z | ||
| SEGURIDAD Y EMC | |||
| Estándares de seguridad | UL8750, CSAC22.2 N° 250.0-08 | ||
| Tensión soportada | I/PO/P: 1.88KVCA | ||
| Resistencia de aislamiento | I/PO/P: 100 M ohmios/500 VCC/25/70% HR | ||
| Emisión CEM | Cumplimiento de la FCC parte 15 Subparte B | ||
| OTROS | |||
| Dimensión | 188x120,5x42 mm (largo x ancho x alto) | ||
| Embalaje | - | ||
 |
 |
 |
 |
Especificaciones mecánicas
Especificación del cable
| HZA-J | Aporte | Producción | Atenuación 0/1-10V | ||||||
| Fuerza | Función | Color | Especificaciones. | Función | Color | Especificaciones. | Función | Color | Especificaciones. |
| 100W | CA L | Negro | 18AWG | CC+ | Rojo | 18AWG | Atenuado+ | Púrpura | 18AWG |
| CA norte | Blanco | 18AWG | CORRIENTE CONTINUA- | Negro | 18AWG | Oscuro- | Rosa | 18AWG | |
| Suelo | Verde | 18AWG | / | / | / | / | / | / | |
Introducción a la función
Montaje
1. Este controlador debe instalarse en un área bien ventilada y libre de gases y vapores explosivos. La circulación del aire es esencial para la disipación del calor.
2. El espacio recomendado entre los controladores LED debe ser de un mínimo de 4” (10 cm).
3. No monte el controlador cerca o encima de objetos que puedan irradiar calor. Se recomienda encarecidamente el montaje vertical.
4.Seleccione una ubicación adecuada que pueda soportar el peso del producto.
5.Utilice las pestañas de montaje en los lados izquierdo y derecho del controlador para montar el producto.
Diagrama de conexión
Uso de atenuación de corte de fase/TRIAC
1. A través de un atenuador de fase o un sistema de iluminación, controle la línea de fase de CA de entrada (L) y ajuste la salida PWM.
2.Modo de atenuación Triac: fase directa y fase inversa, atenuación MLV, ELV
3. Intente utilizar atenuadores con una potencia de al menos 1,5 veces la potencia de salida del controlador.
Operación de atenuación
Productos relacionados

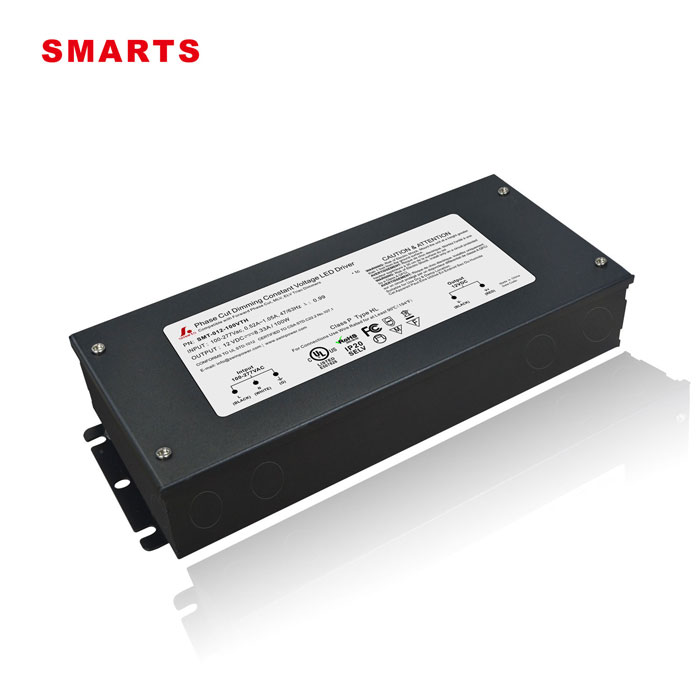

| Controlador LED regulable TRIAC de 100 W , modo de funcionamiento de voltaje constante, certificación UL, vendido principalmente en Norteamérica, que cumple con las normas mundiales de iluminación de seguridad Modelo: SMT-012-100VTH Voltaje de entrada: 100-277vac Modo de atenuación: triac Regulable
|
